1個目 積層方向の問題か？スライスソフトが変なつばを作り・・入らない。
2個目 色々と設計を変更わずかなアフター加工（ヤスリ掛け）で入った
3個目 思い切って積層方向変更、組込み可能、しかし弾が引っかかる・・・
4個目 微妙に寸法など変更、積層方法はバッチリ、後加工なしで組める
　　　でもねＢＢ弾がまだ引っかかる
5個目 再度寸法測定から変更をする。プリントするだけですんなり行けた。

とりあえず組込み風景をスタンダードモデル用のマガジン（ショップ加工品）

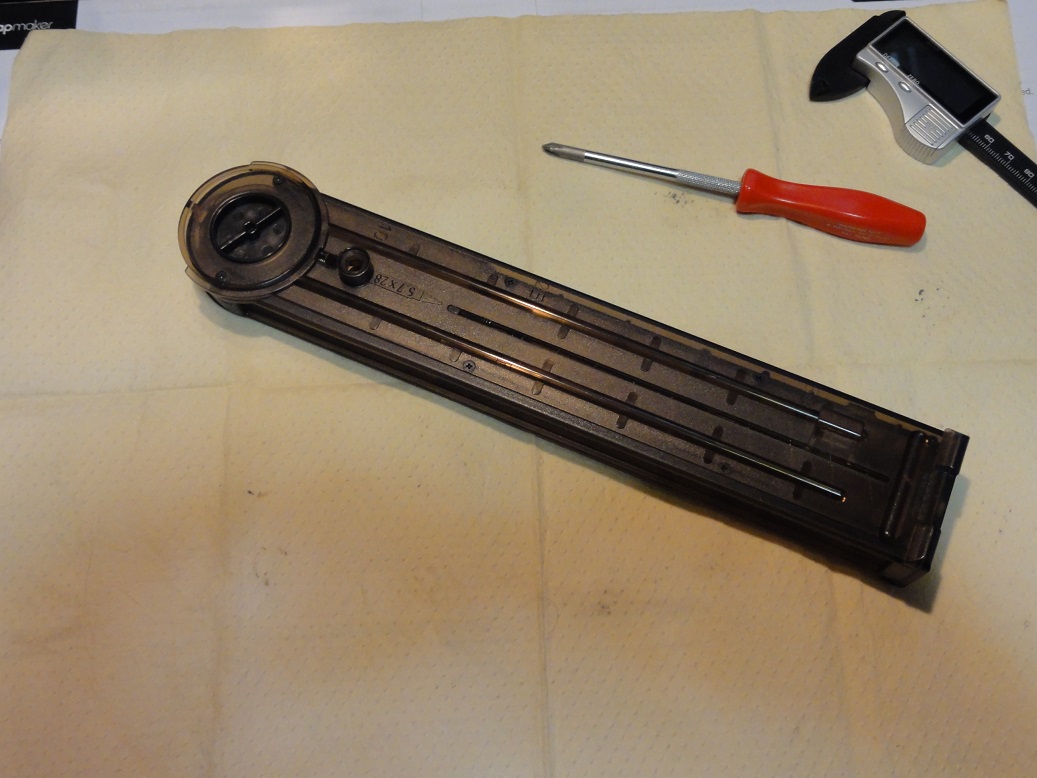

マガジンの分解はこんな感じで（ハイサイクル付属の新古マガジンを入手）

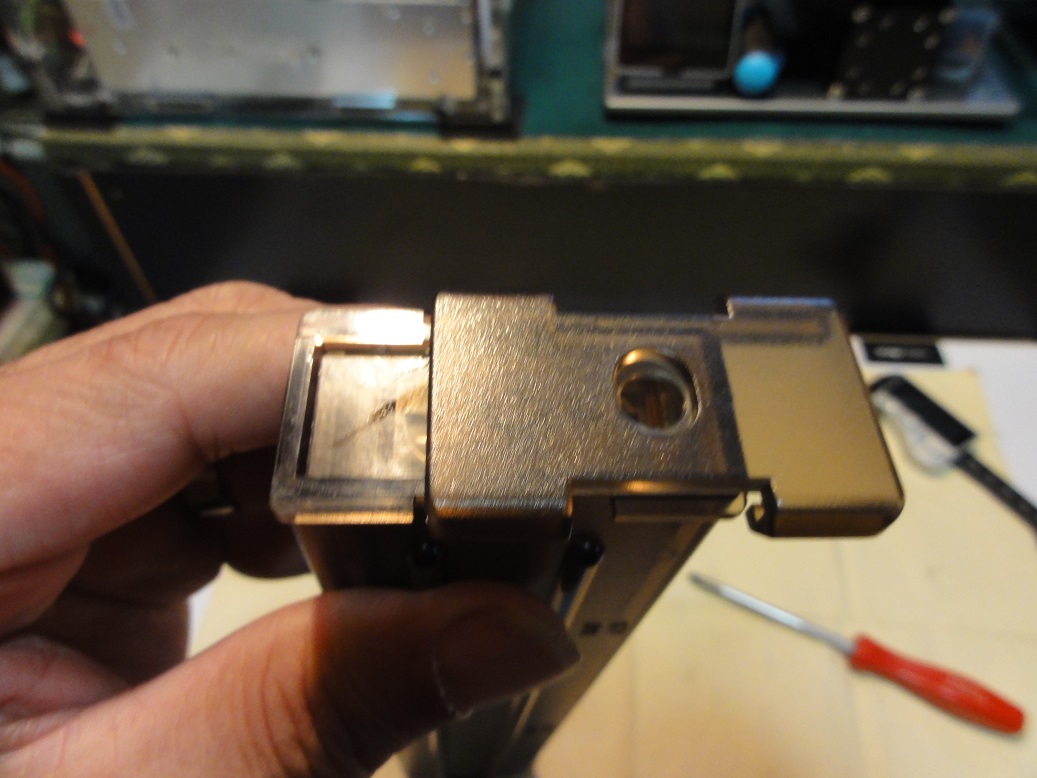

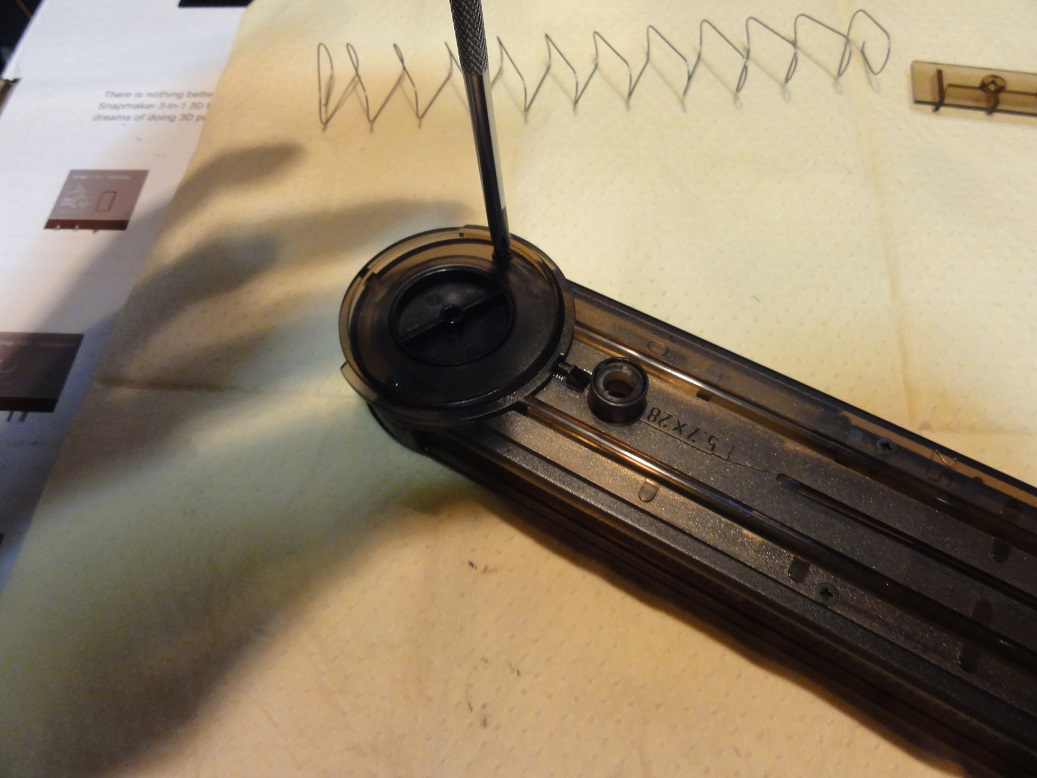

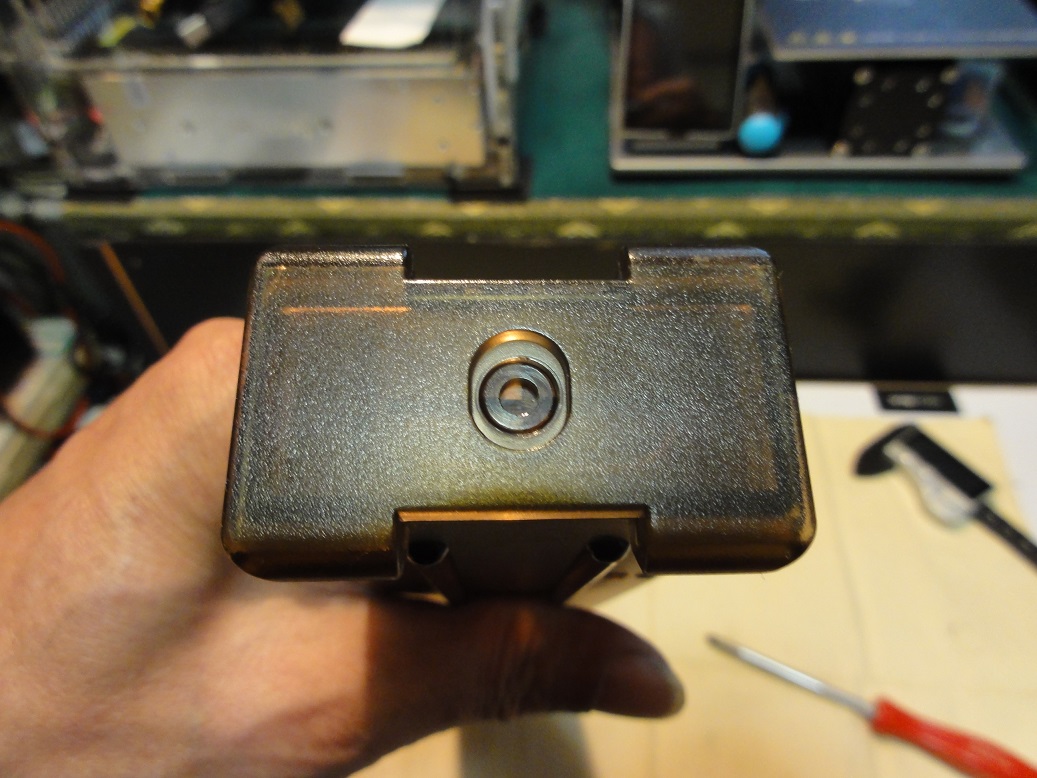

マガジン、+ドライバーを用意中央の丸い所を押して蓋をスライドする。

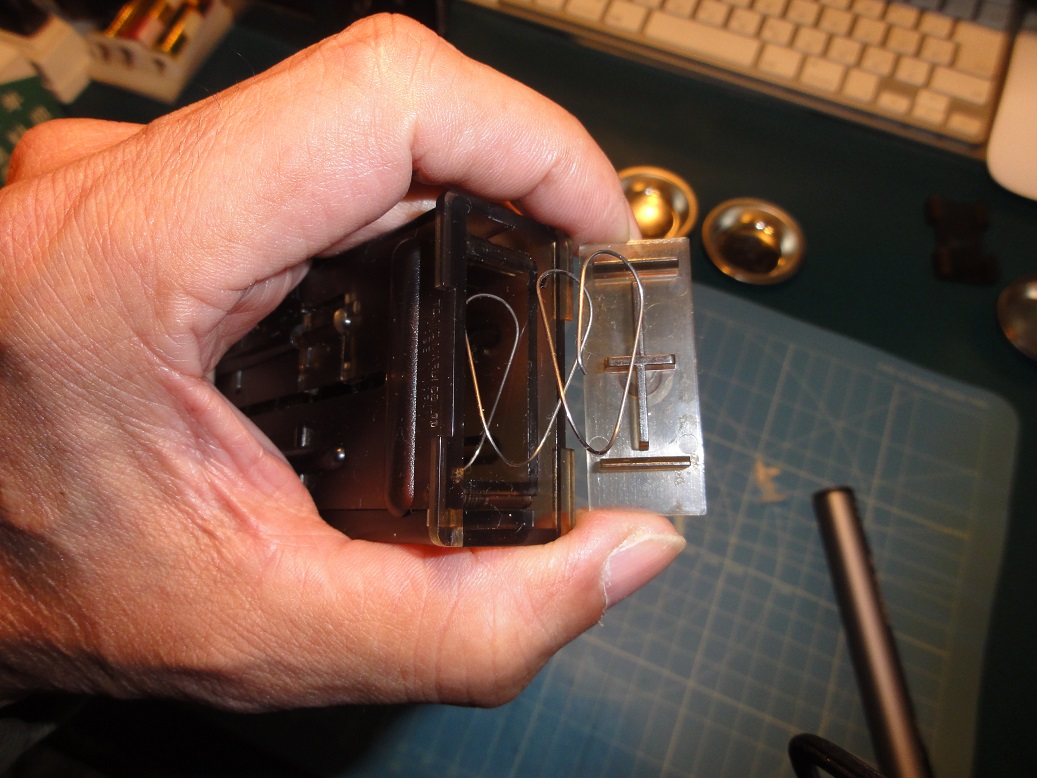

蓋を外すと底板が出て来るスプリングで押されているので注意して
また、底板は方向があるので注意してください

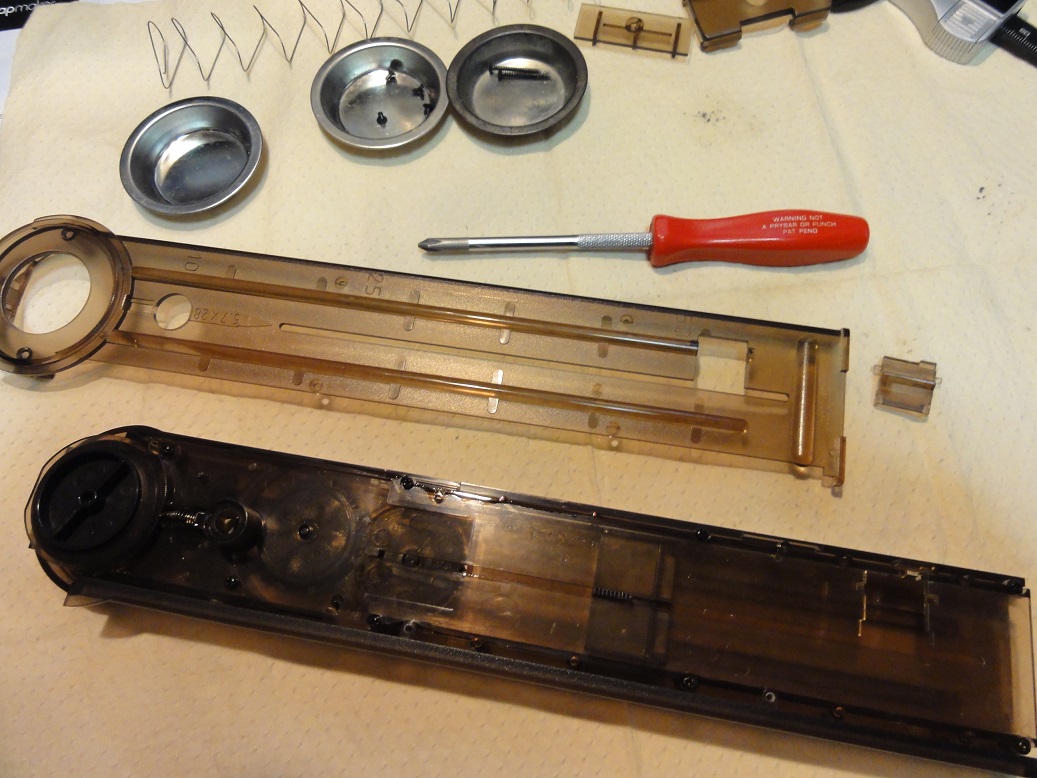

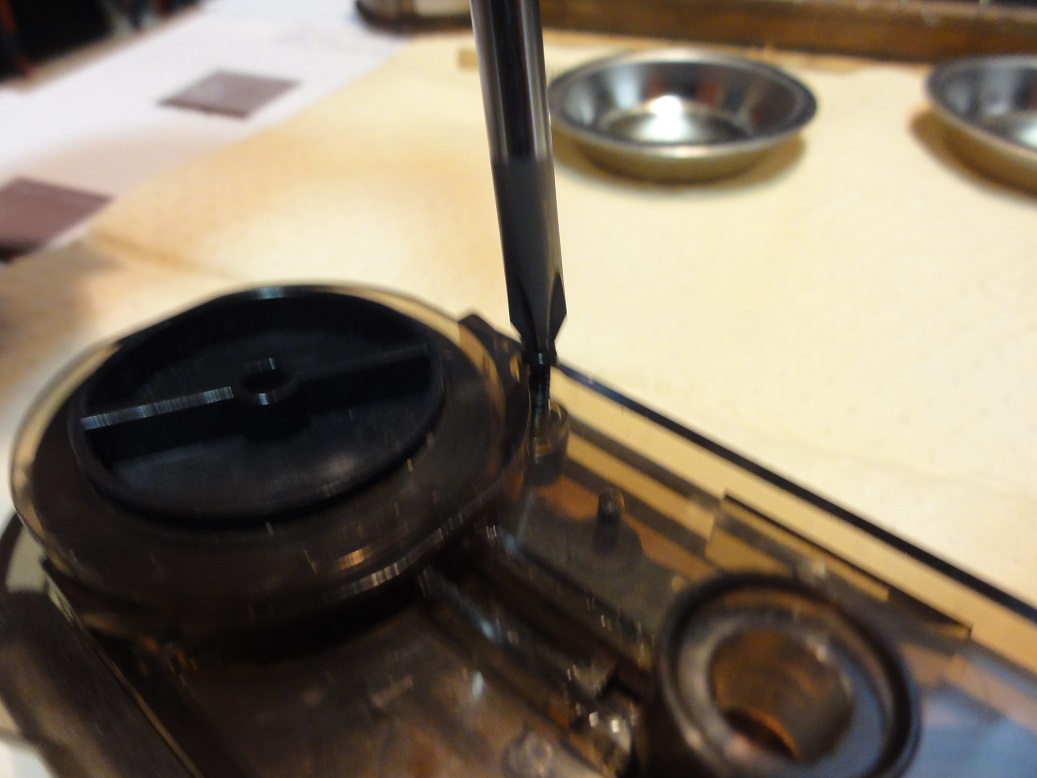

6本のネジを外す（ゼンマイの所2本）は長い

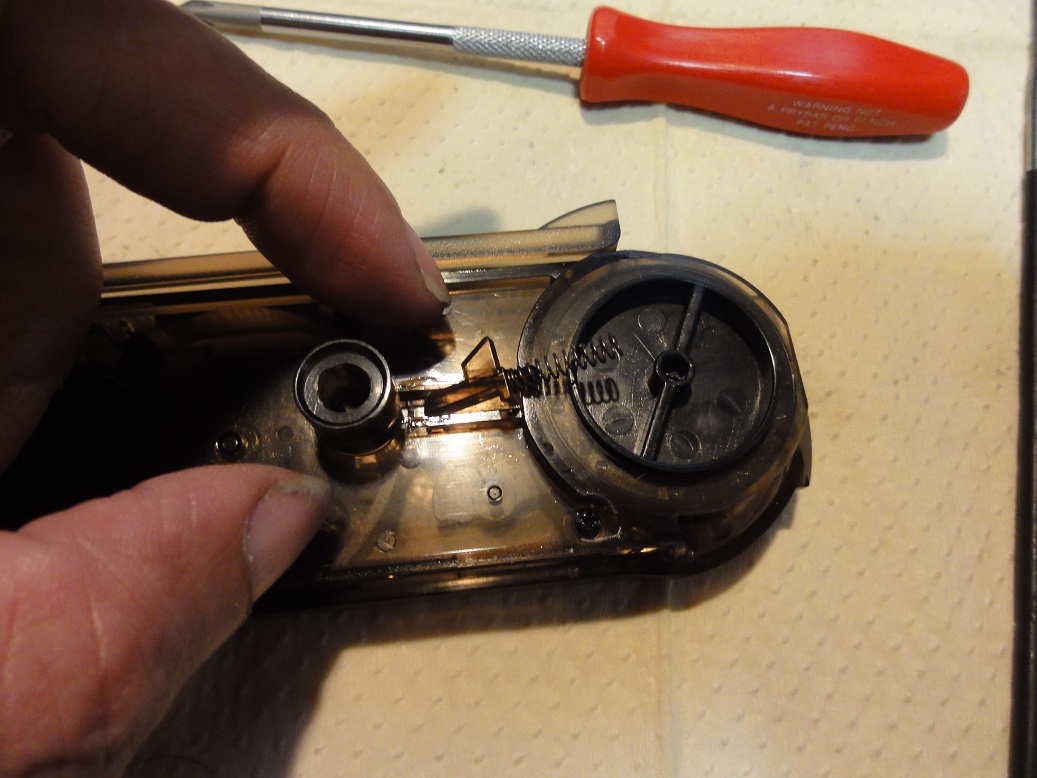

カバーが外れる（ＢＢ弾装填フラが一緒に外れるので無くさないように）

ＢＢ弾ストッパーのスプリングが浮きます、飛ばさないように注意）
私は外しておきましたがソーット静かにしておけば飛ばない様です
中蓋のネジ8本を外すと中蓋が外れいよいよ内部が見えます。

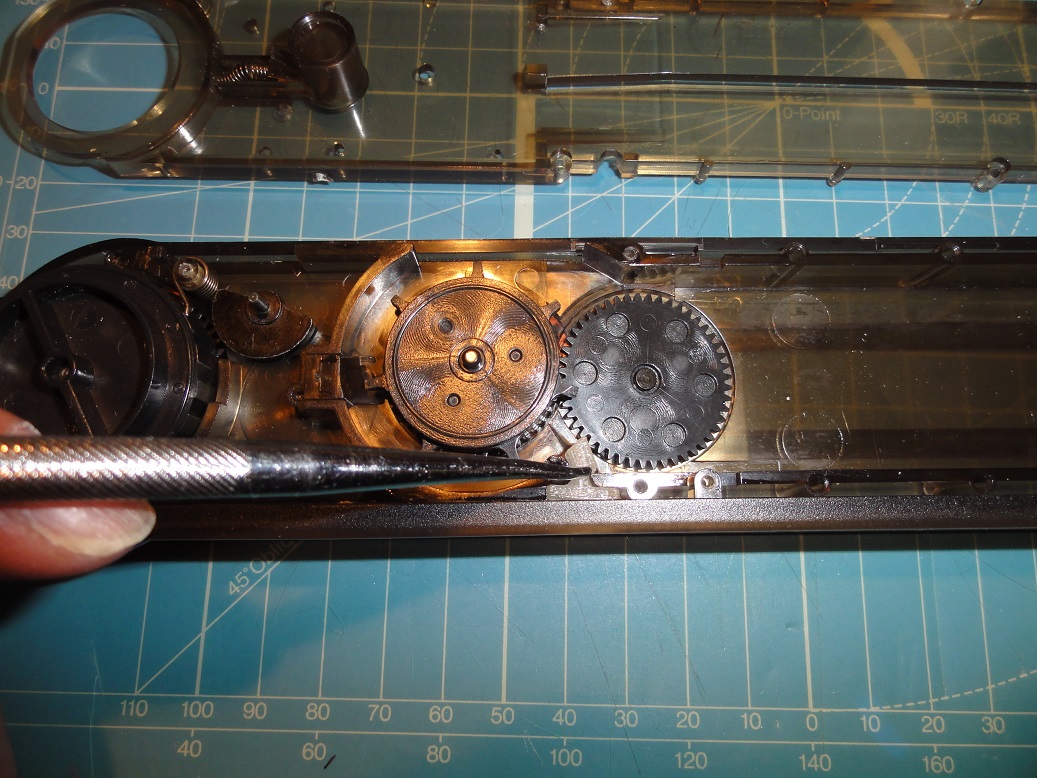

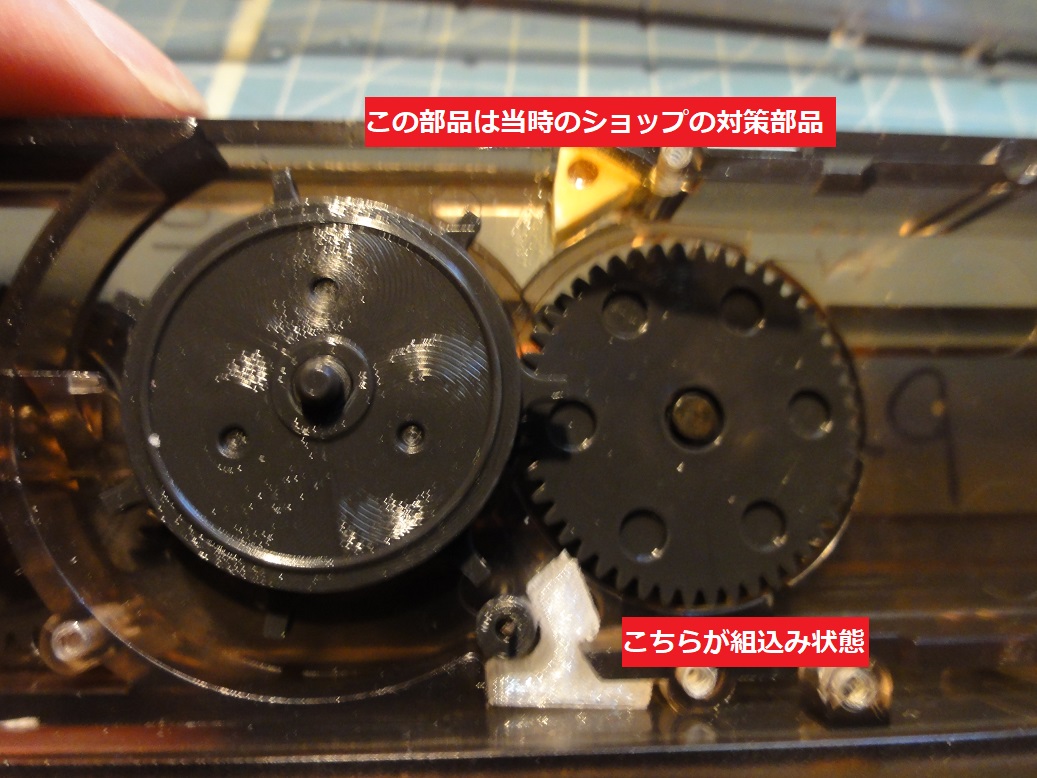

1枚目の写真の示す位置に部品をインストール

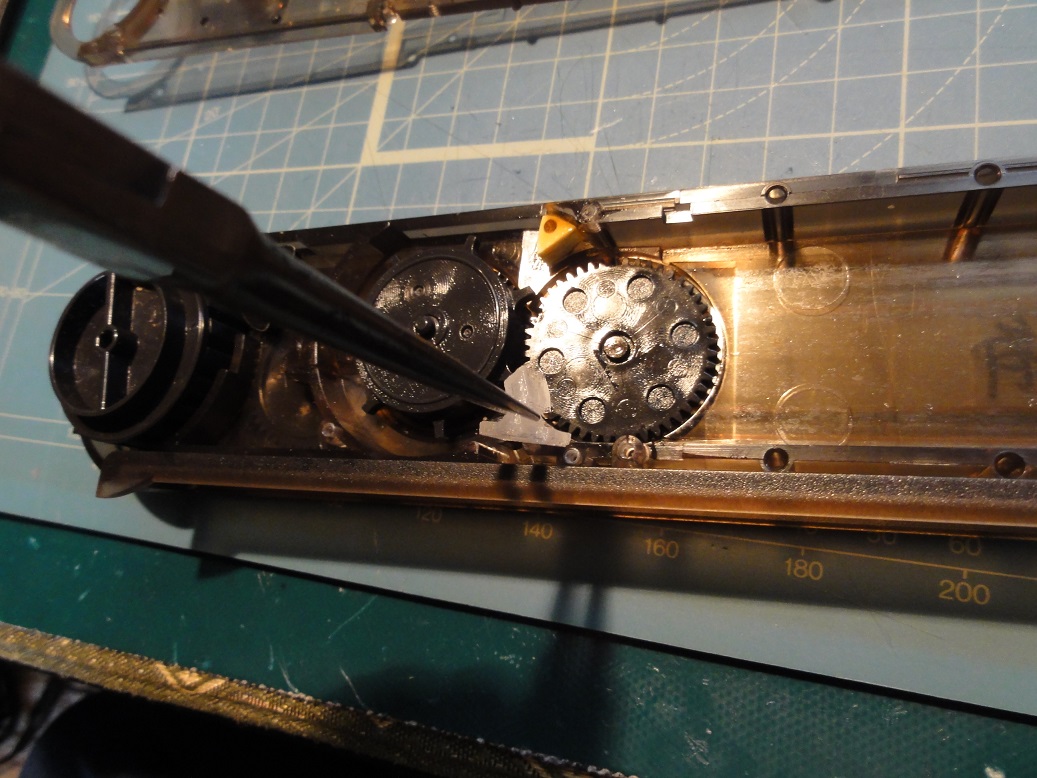

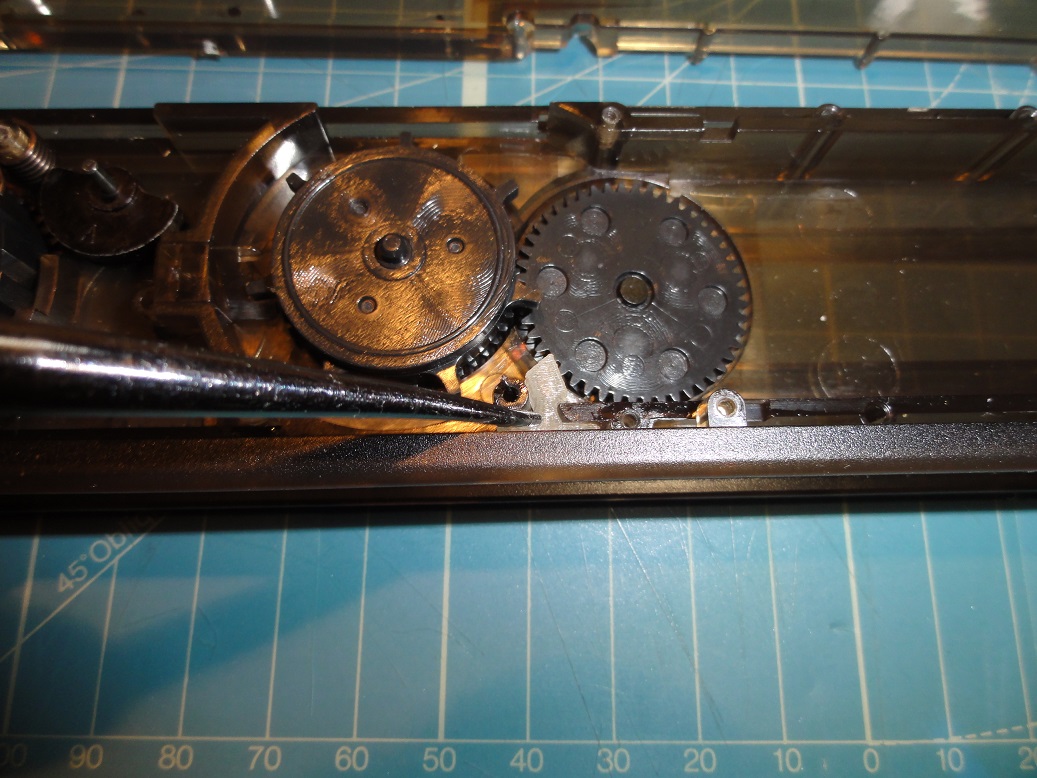

この後は分解の反対の作業ですが2枚目の写真ですローラーから出たピンを
注意して中蓋の溝に嵌めるように（非常に嵌め難い時がある）

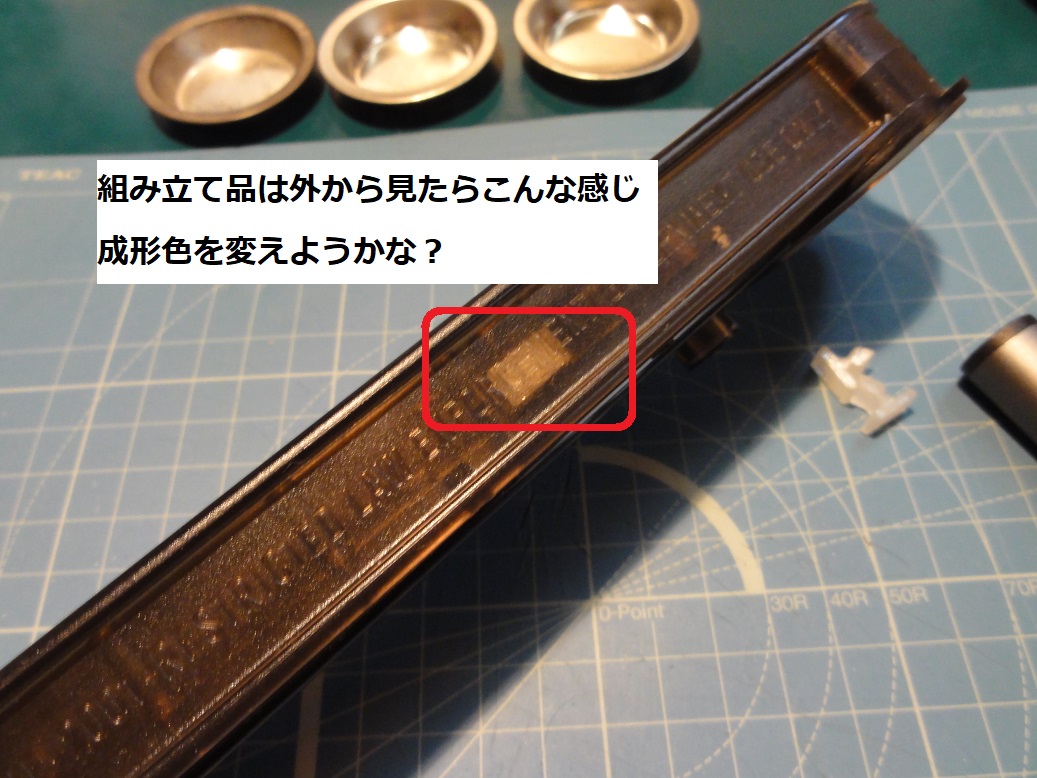

これでかなり改善出来るかな？
試運転したがどうもピンに嵌ったローラーのテンションが強め？
アダプターでローラーを抱いてしまおうか？
そうしたらＢＢ弾の滑り込みが改善されもっとスムーズに流れるかな？
中蓋の組込みも位置が決まってもっと簡単にできるか
さてと、再度設計変更を開始・・・

成功したらまた記事をＵＰします。
