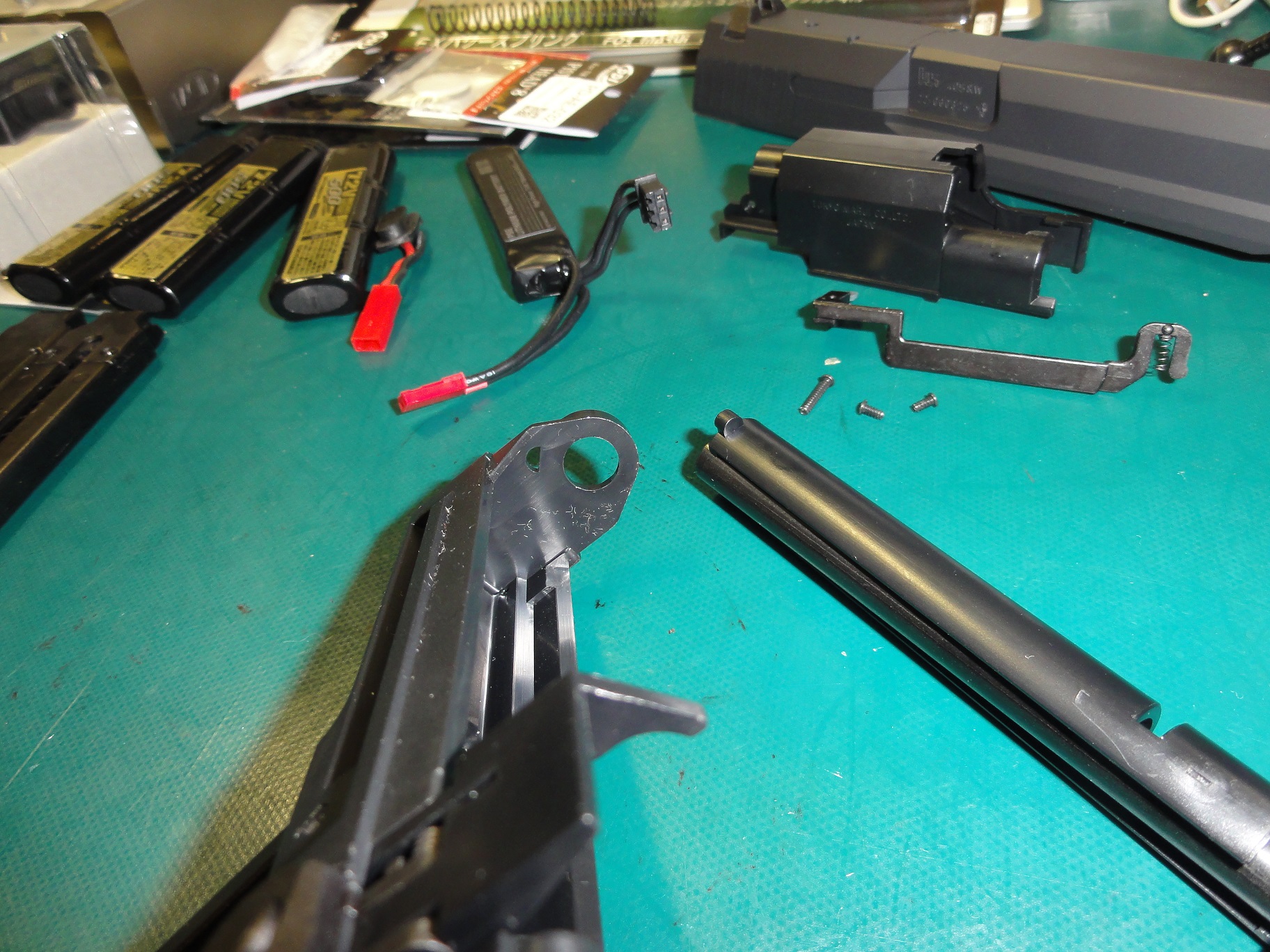

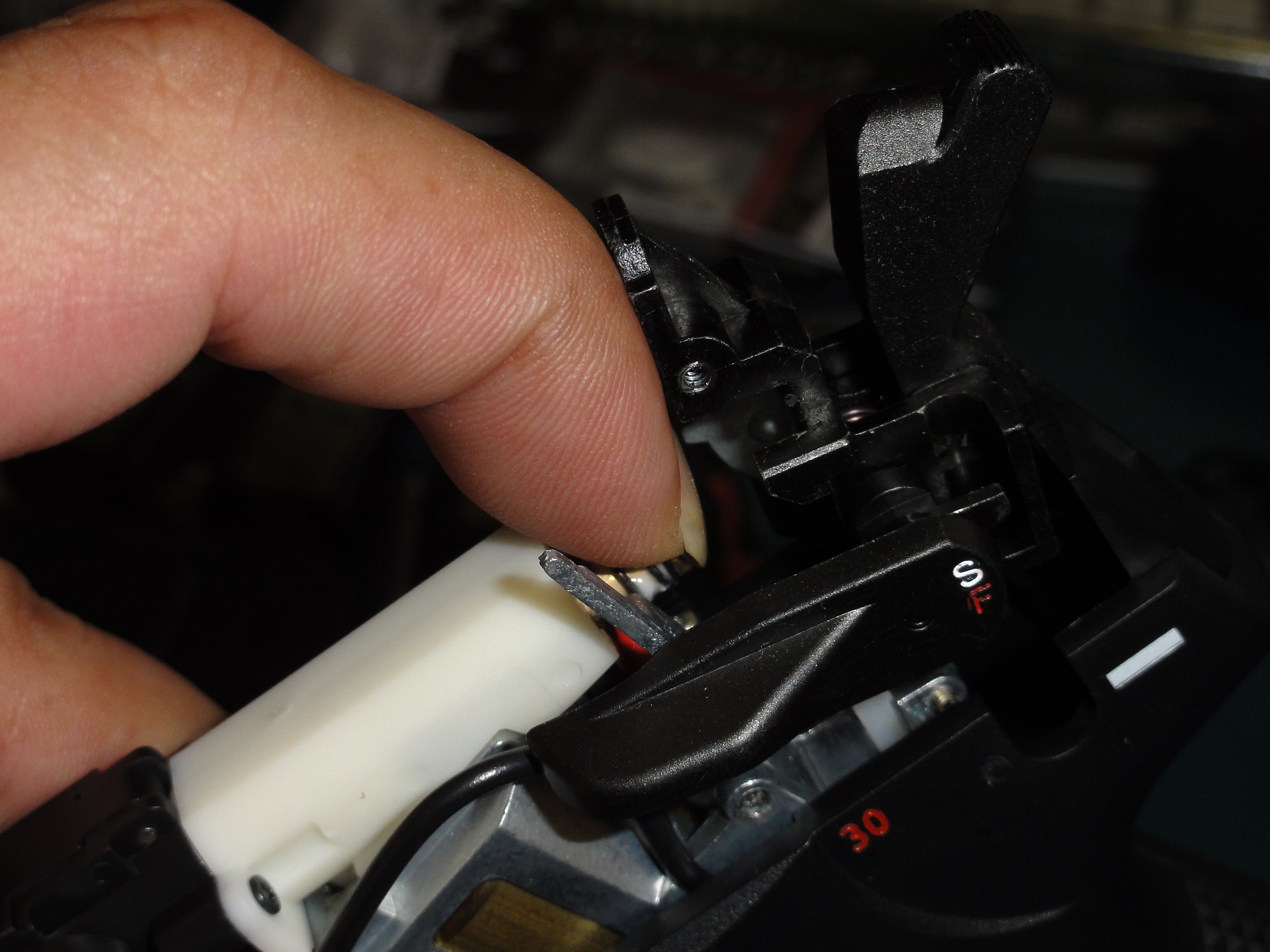

ハーネスカバーを外しますがドライバーで示すところ爪に引っかかる

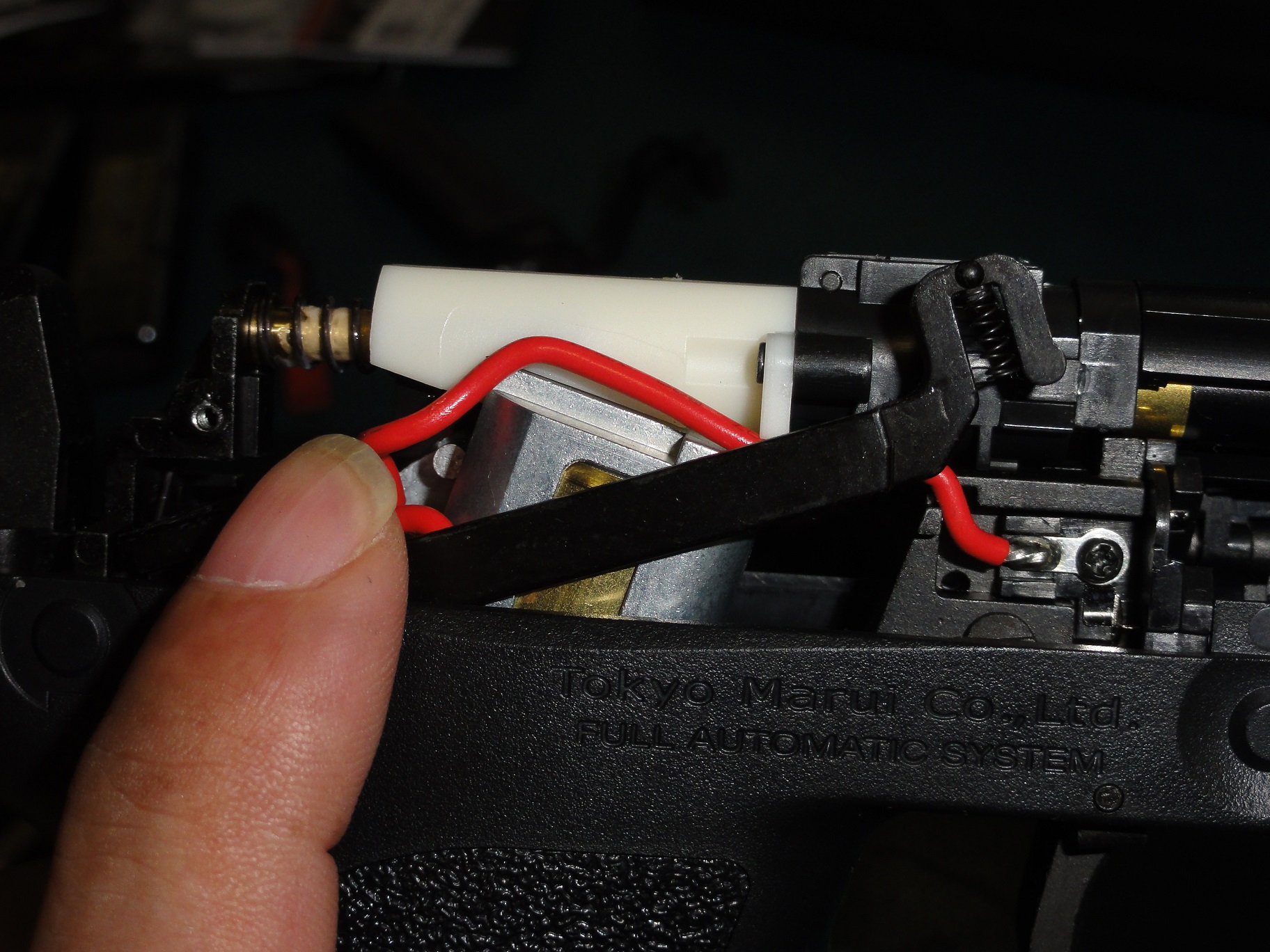

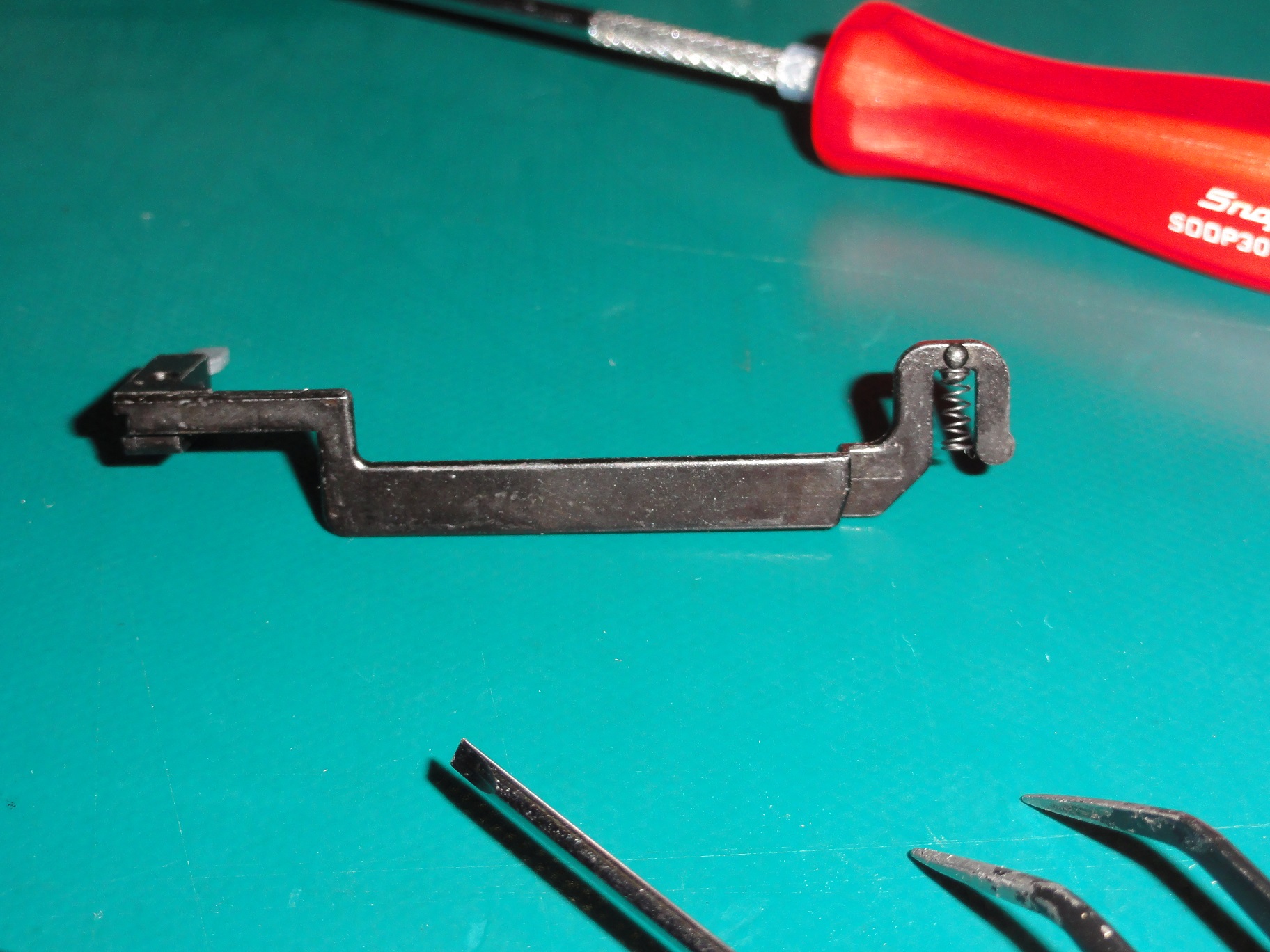

カバーを外しトリガーバーを持ち上げ、前方にわずか引きながら外します。
前方の曲がり部分にスプリングがあるので注意です。

反対側のセフティレバーも小さなスプリングがあるので注意です。
基本硬めに差し込まれ外れないと思います。

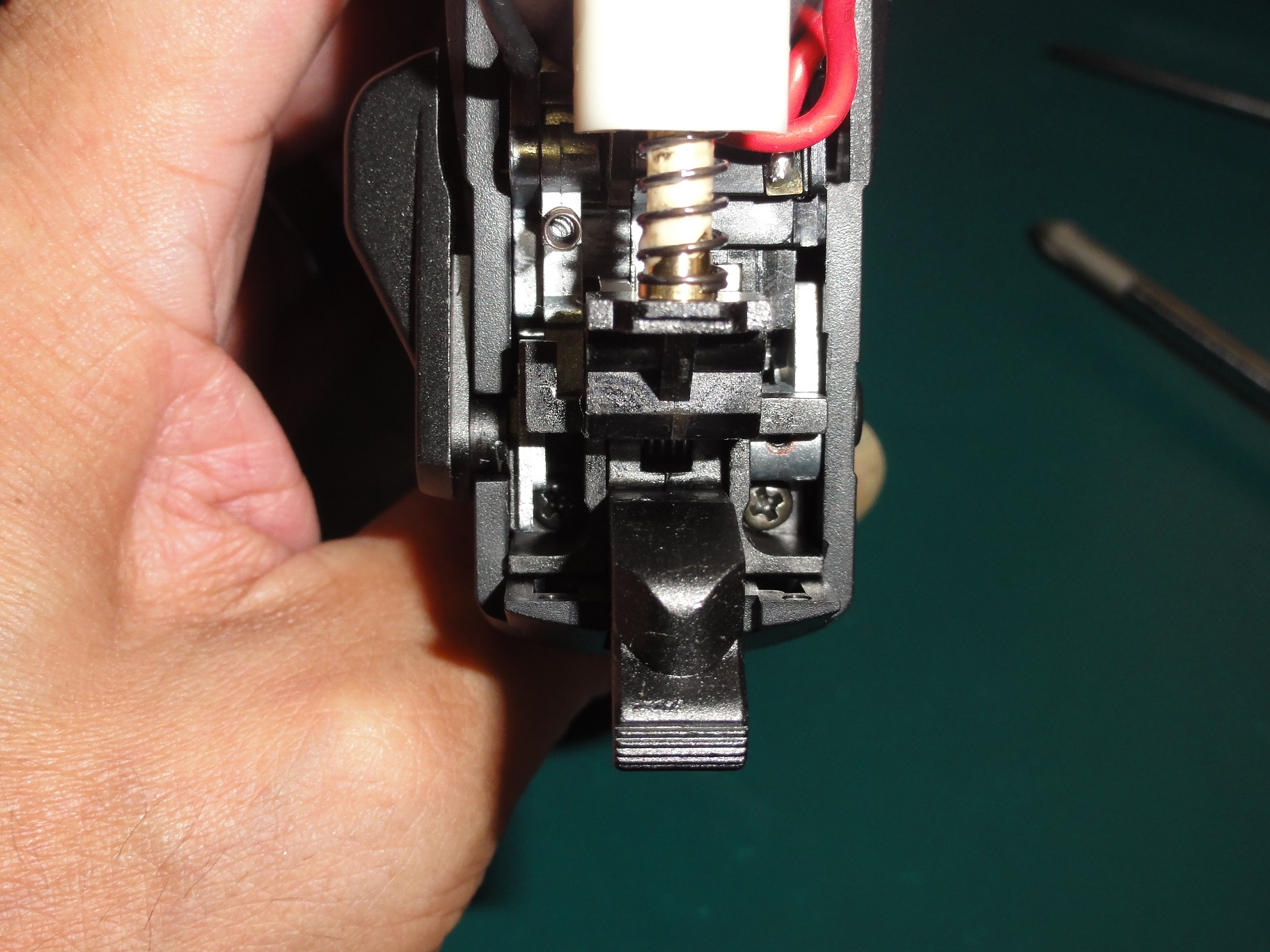

ハンマの両脇の奥にネジがあるのでこれを外します。

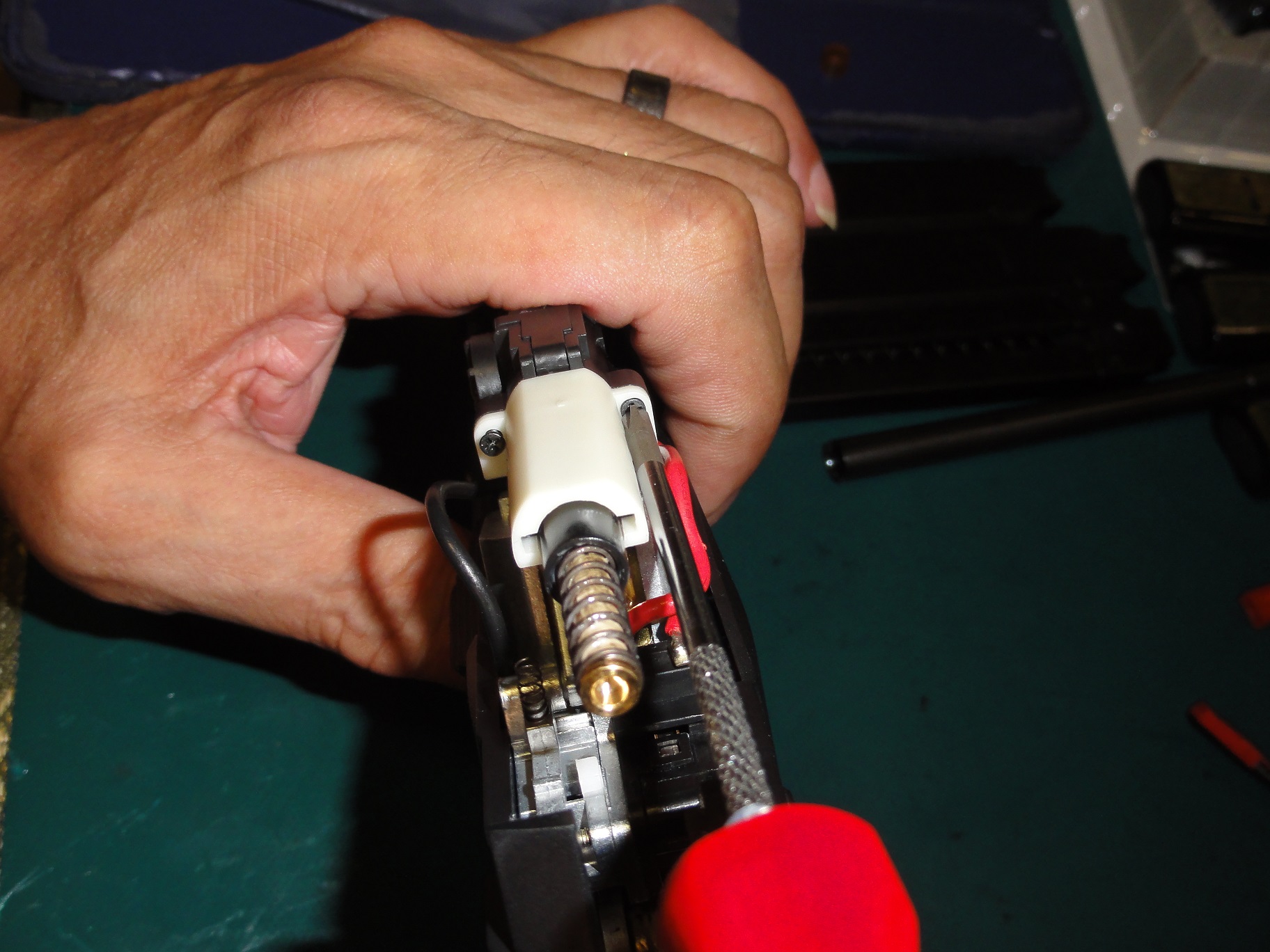

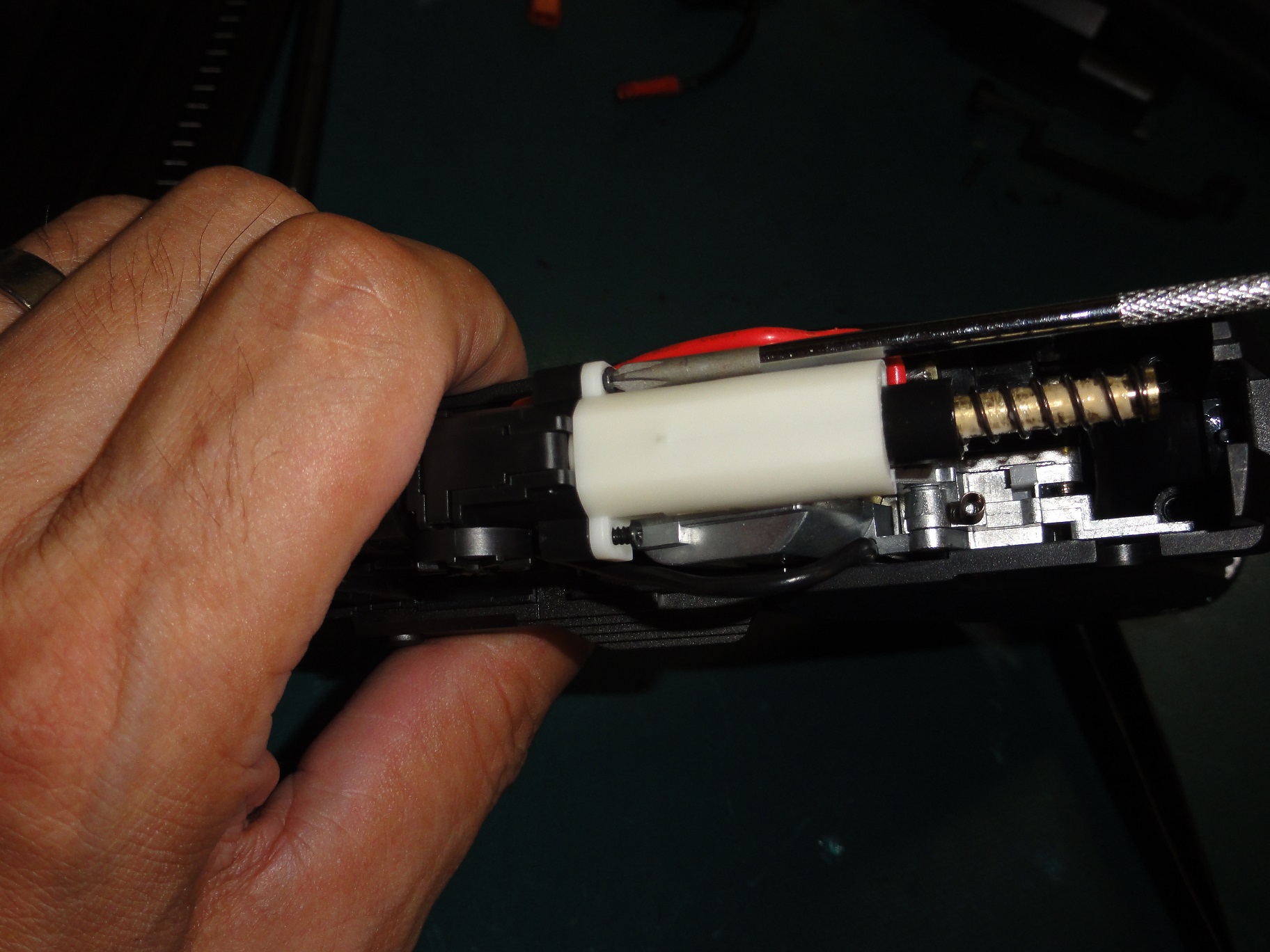

ローディングノズルスプリングを縮めます硬いので注意してください
ハンマユニットが一体で抜き出せます
セレクタの反対側には、ノッチボスとスプリングがあるので落として無くさぬように
これでチャンバーを切り離します

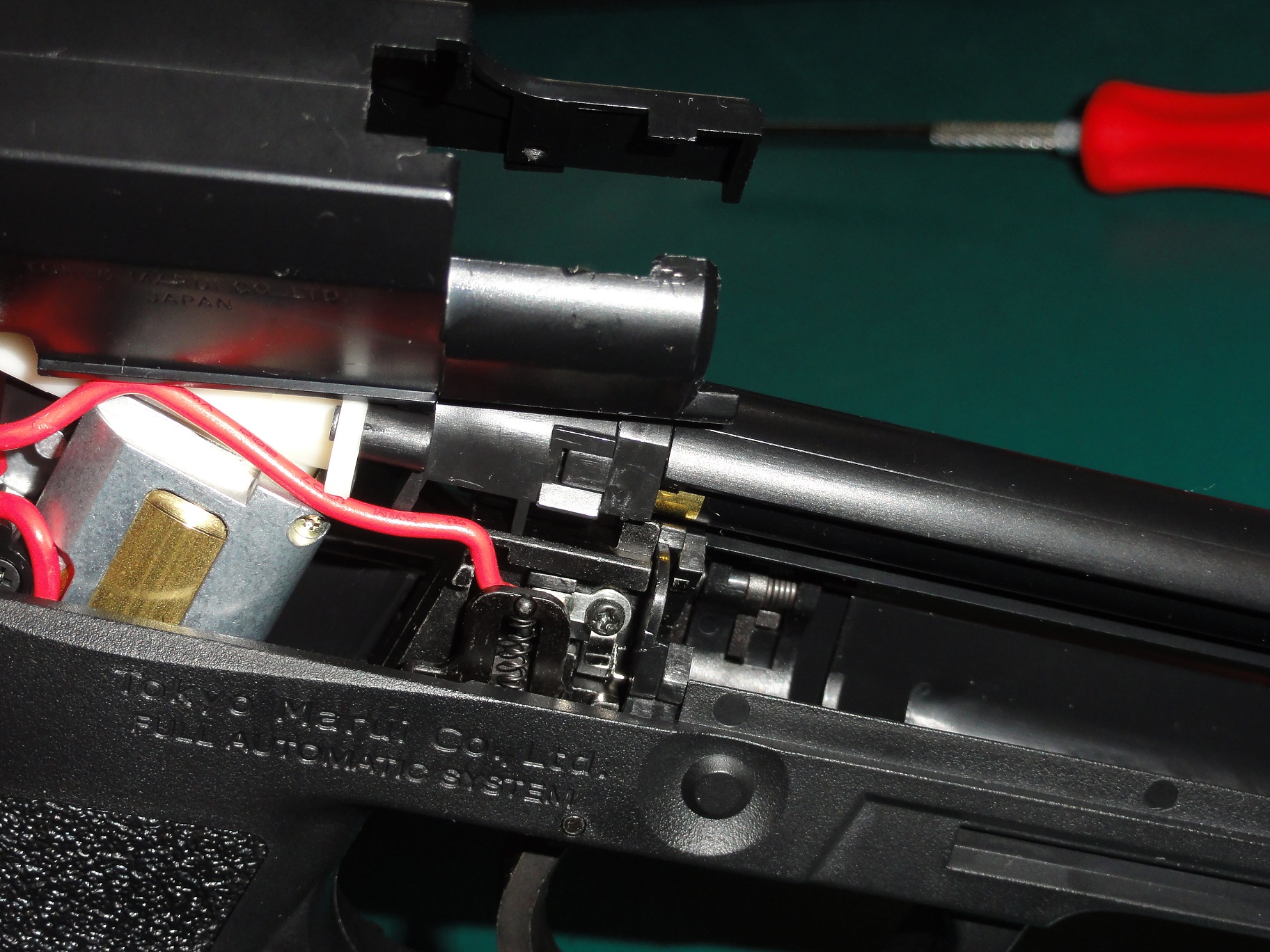

ローディングノズルをいっぱい後退させ2本のネジを取ります

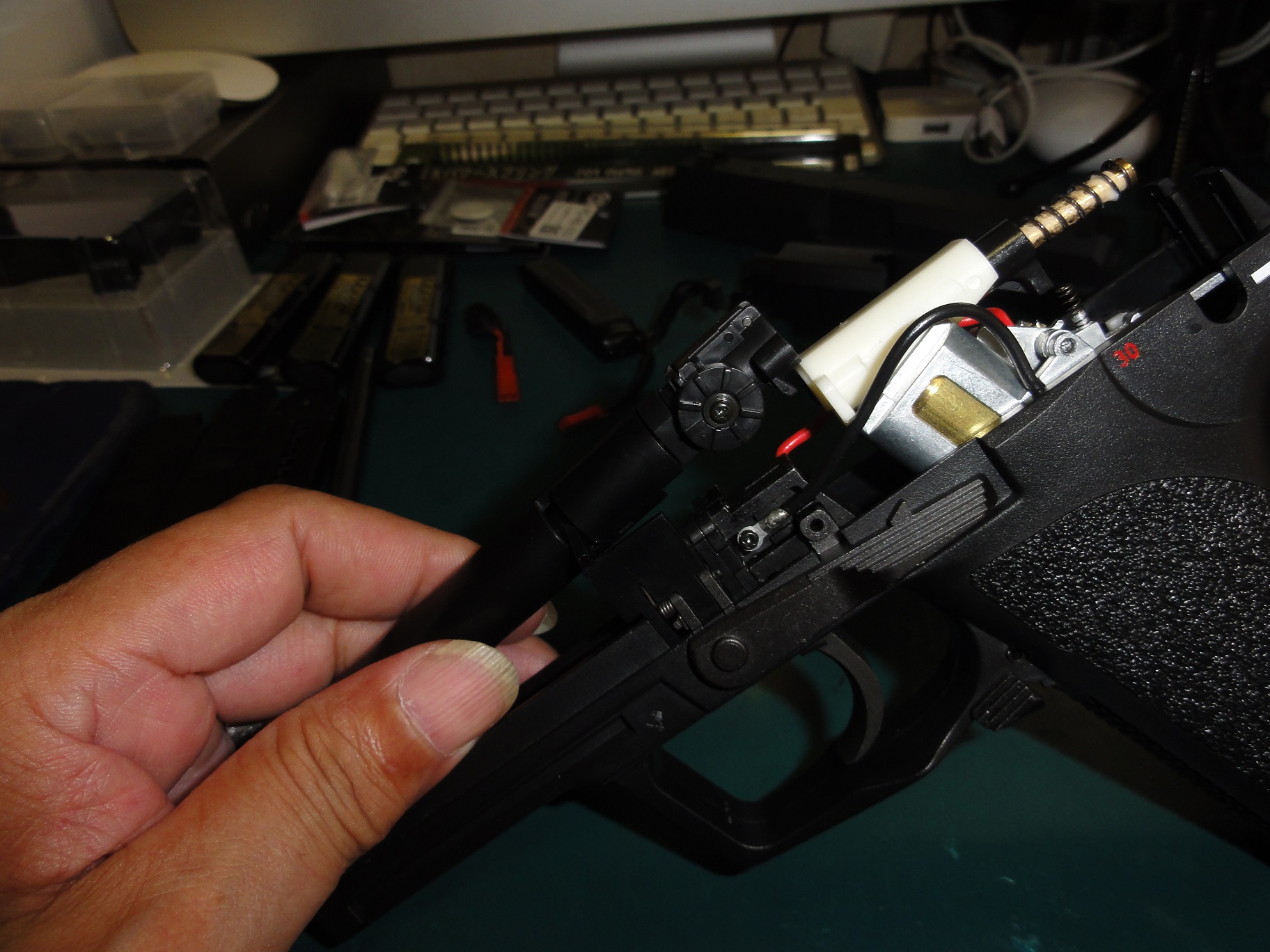

少し力を前方に入れながら、ホップ付近を引き上げると持ち上がります

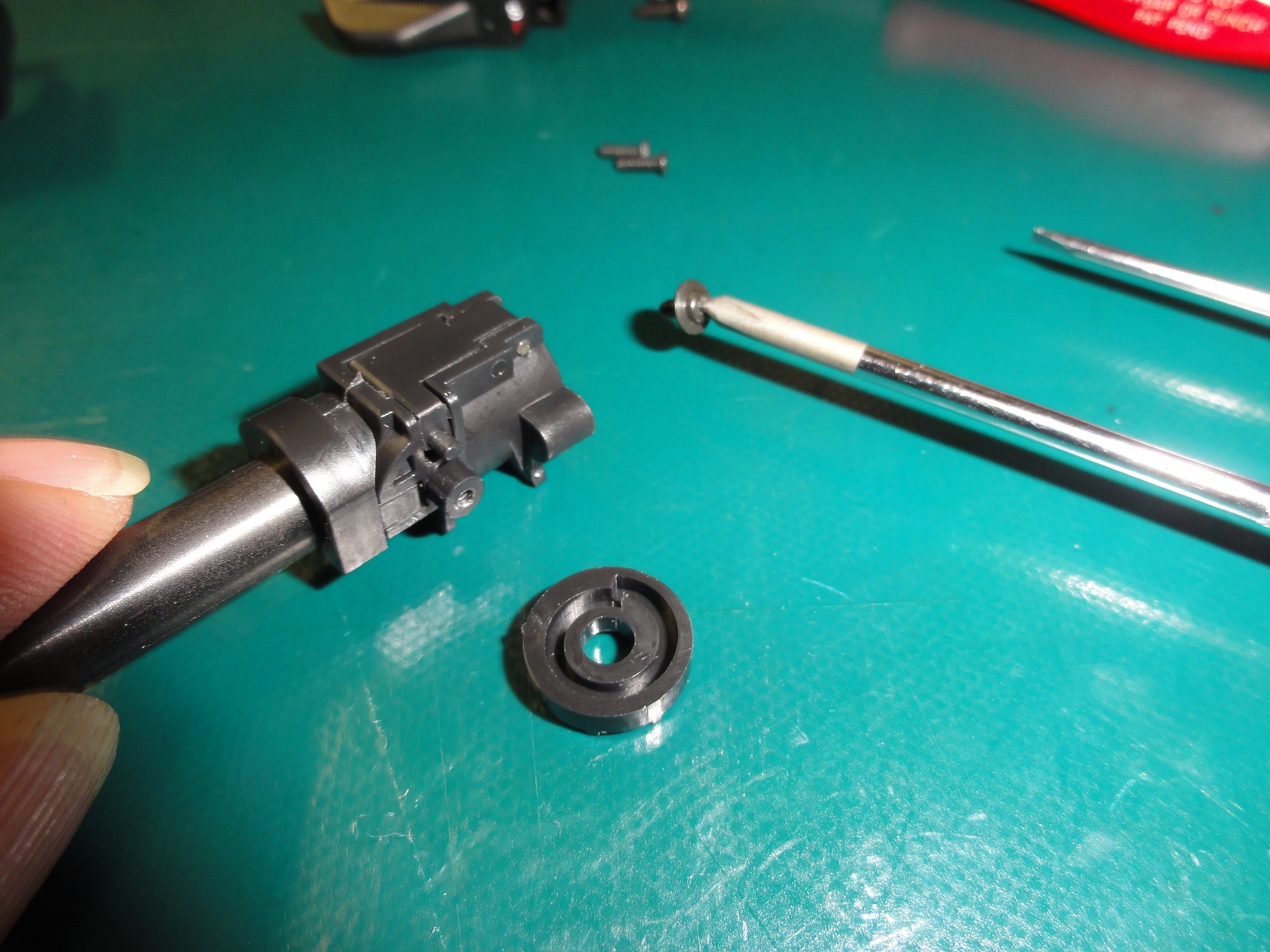

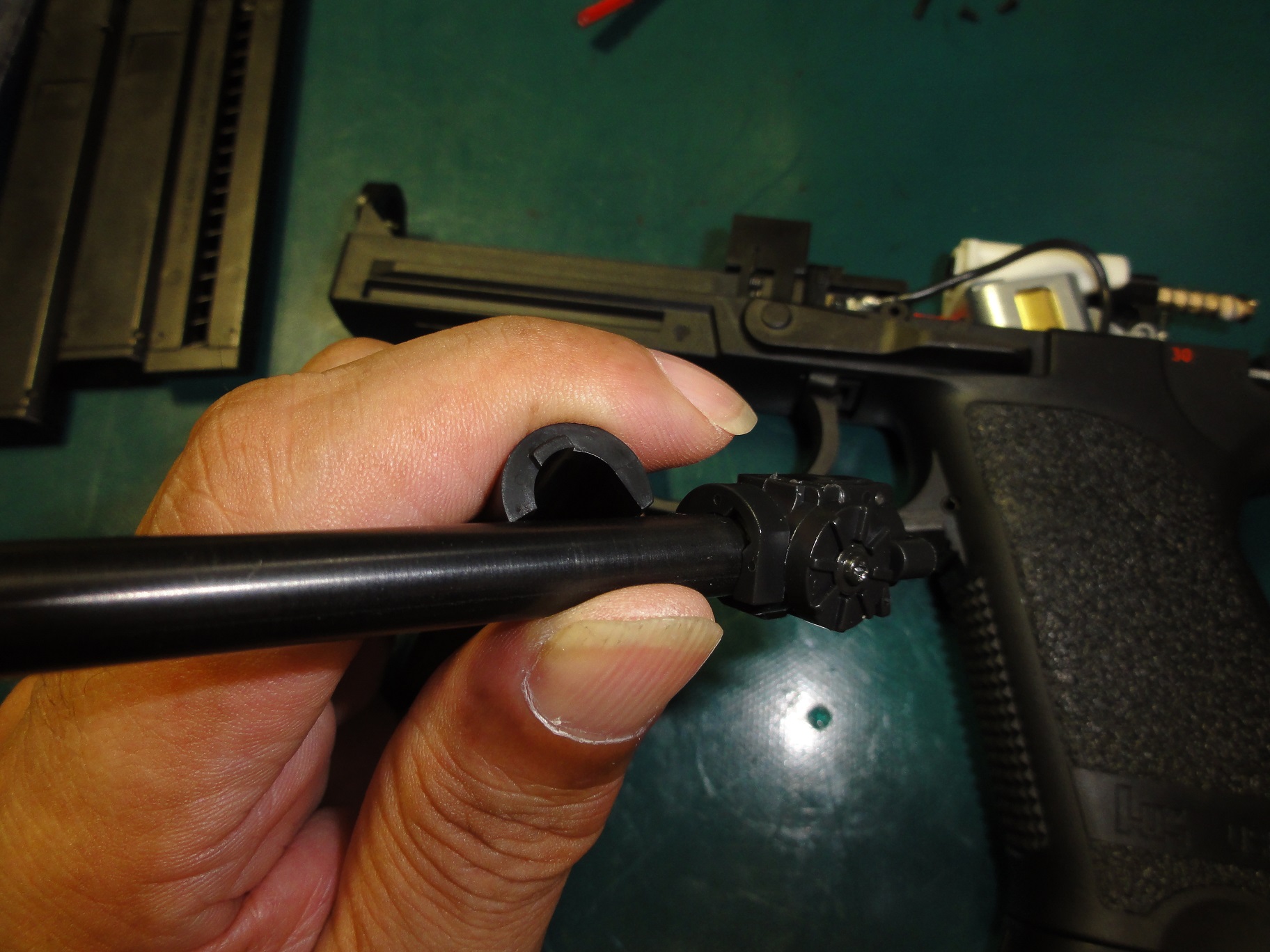

ホップダイヤルを外し、バレルストッパーを左右に少しだけ広げ爪を逃がし

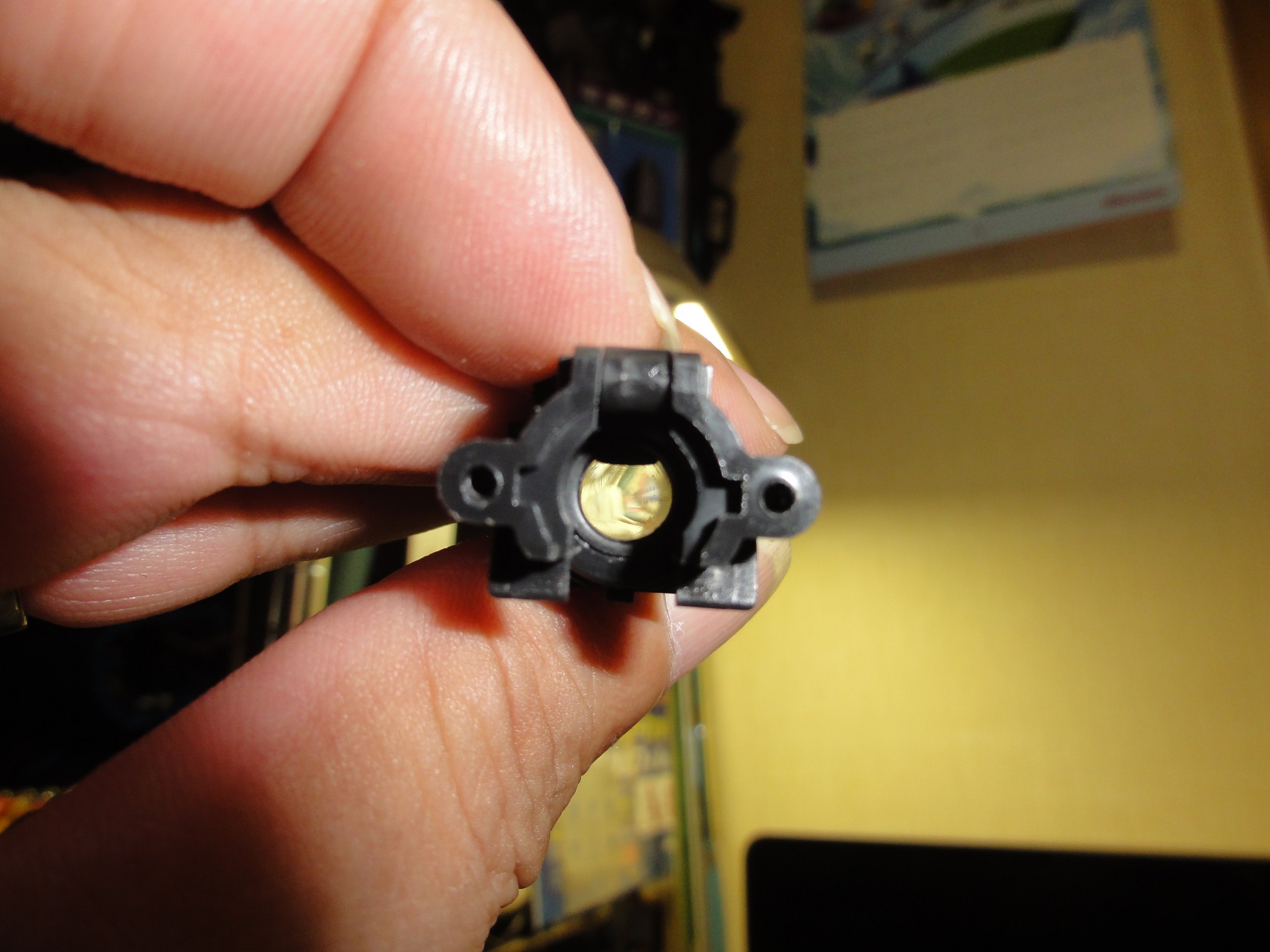

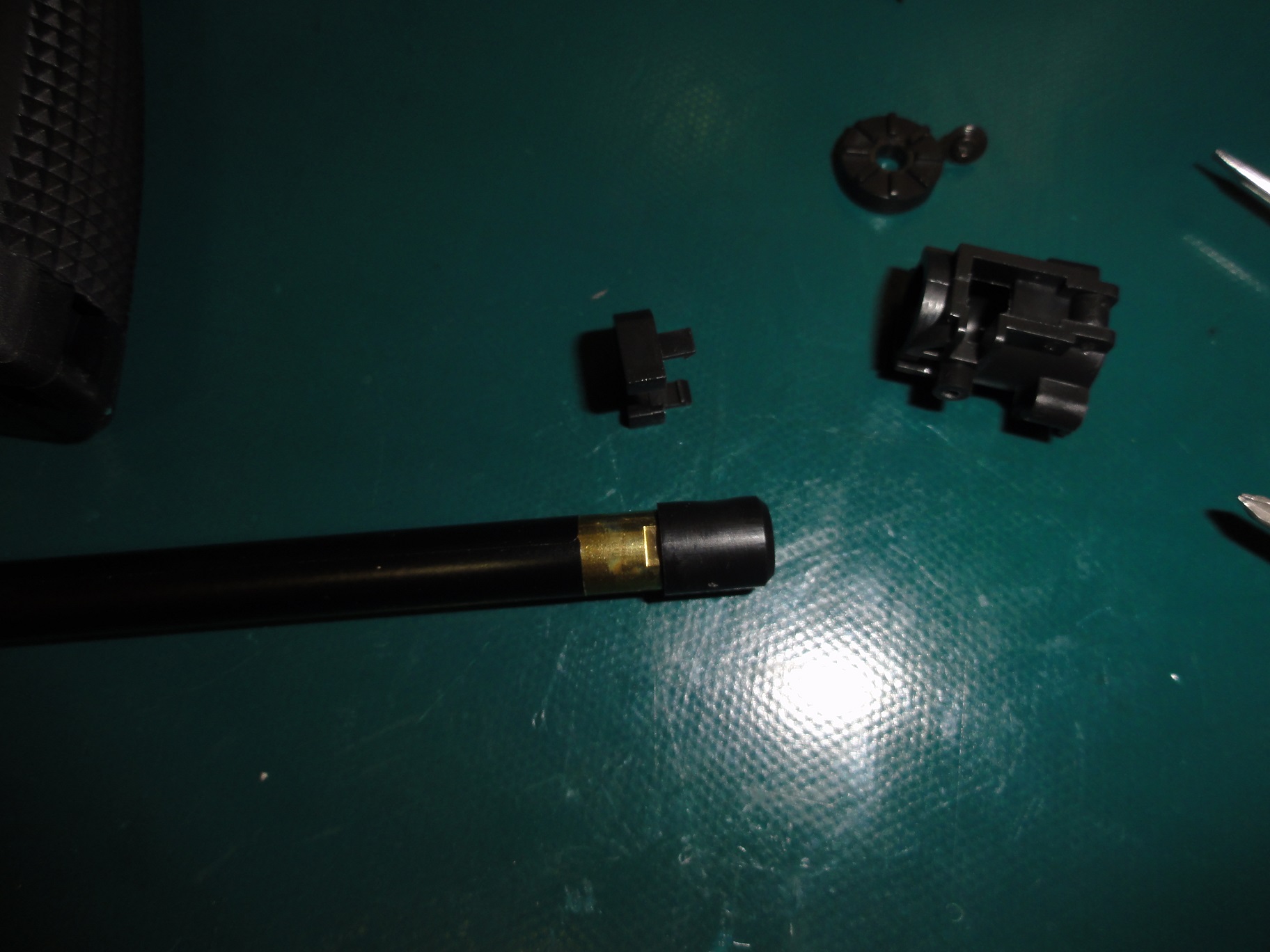

引き抜きます。ストッパーを上に引き抜き、チャンバーパッキンを抜き取り

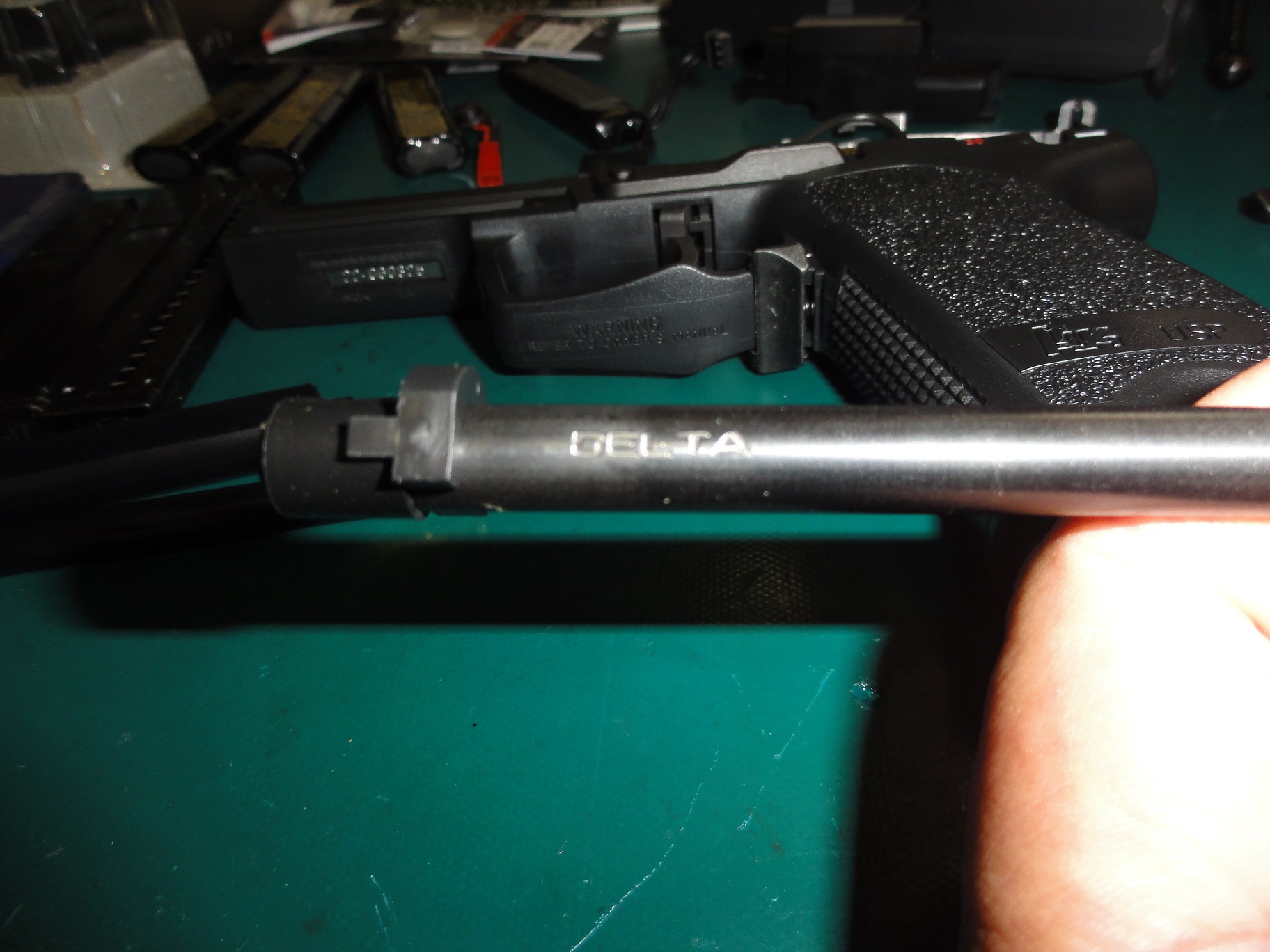

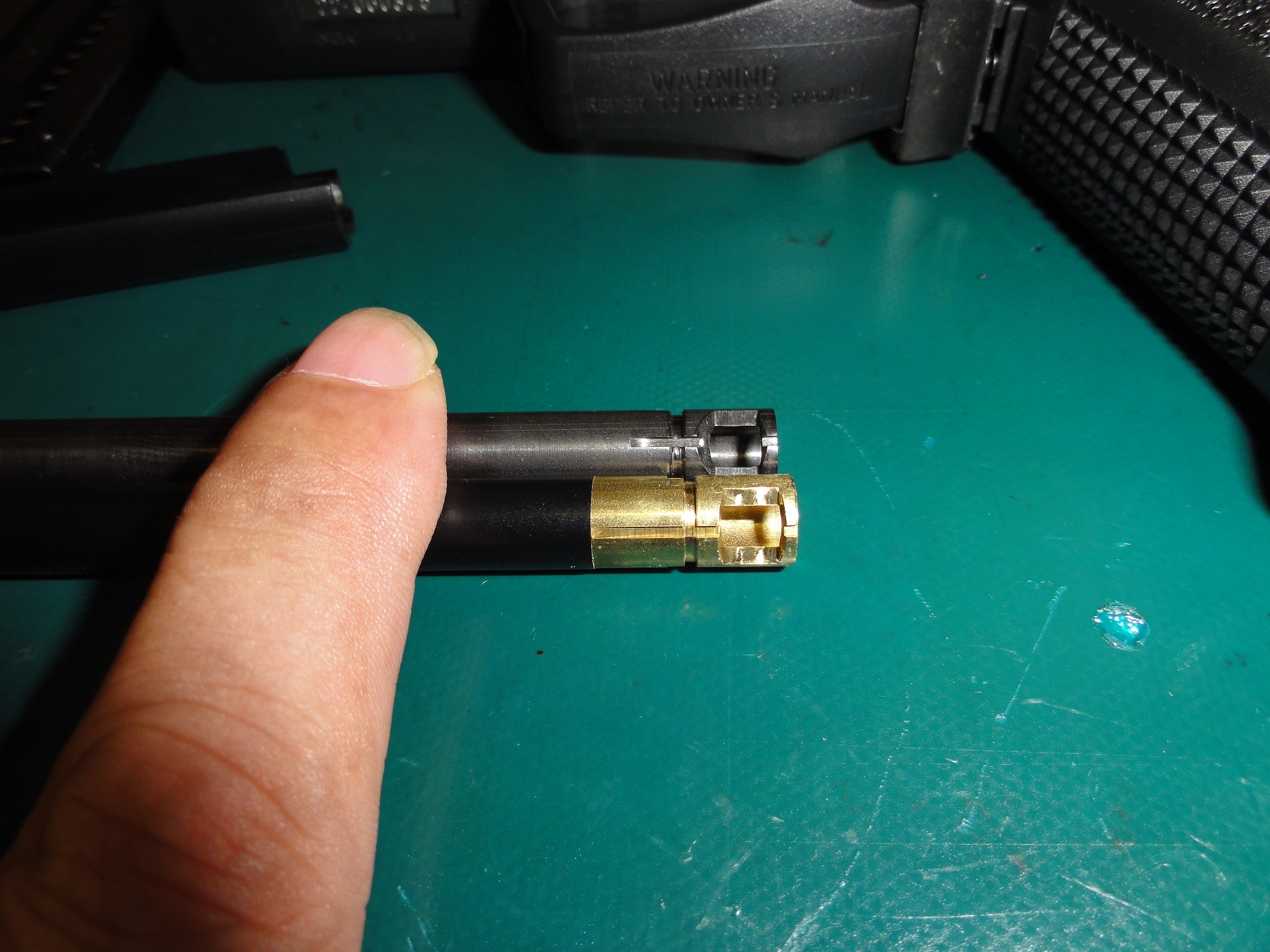

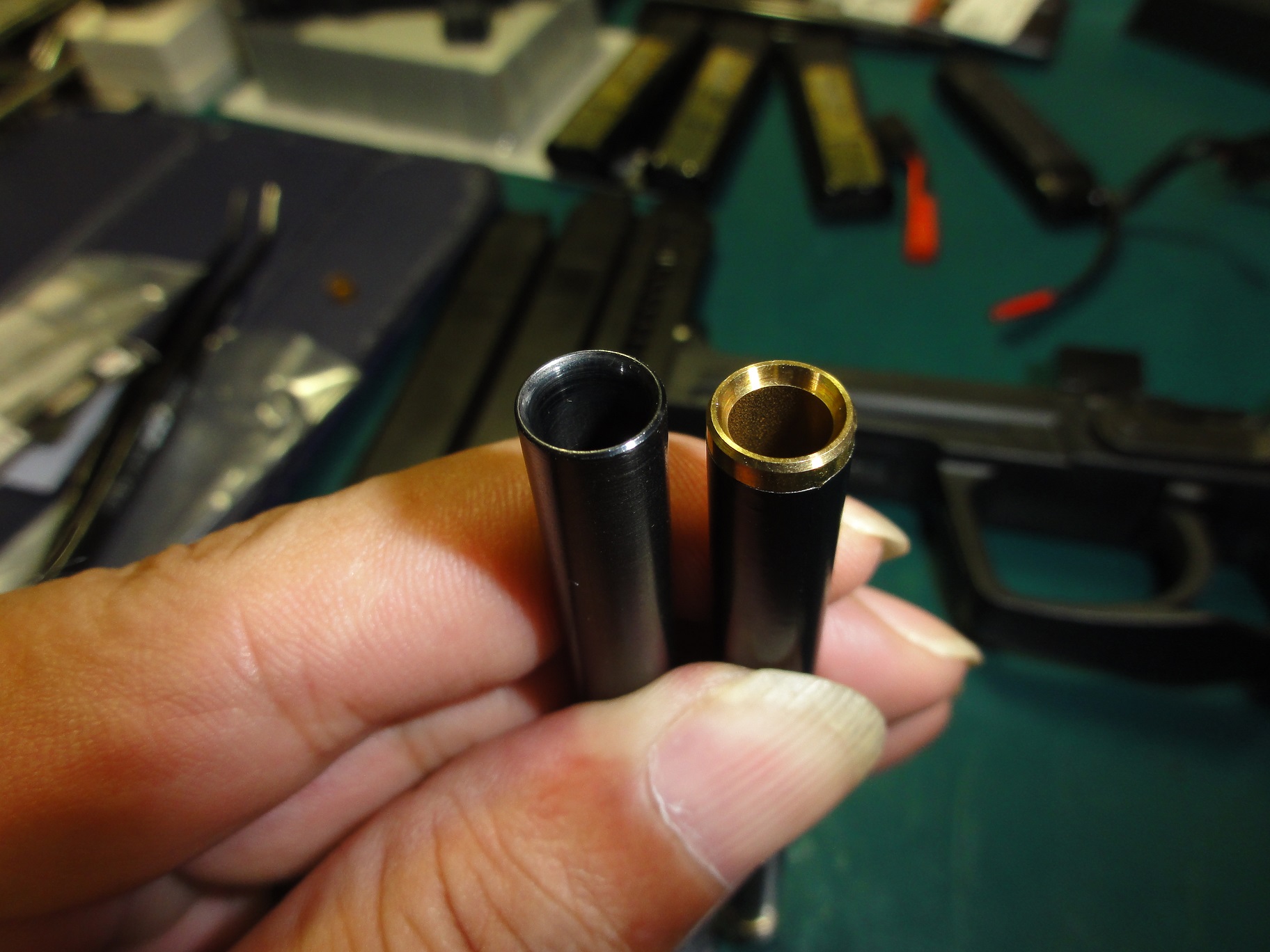

バレルの状態を比較

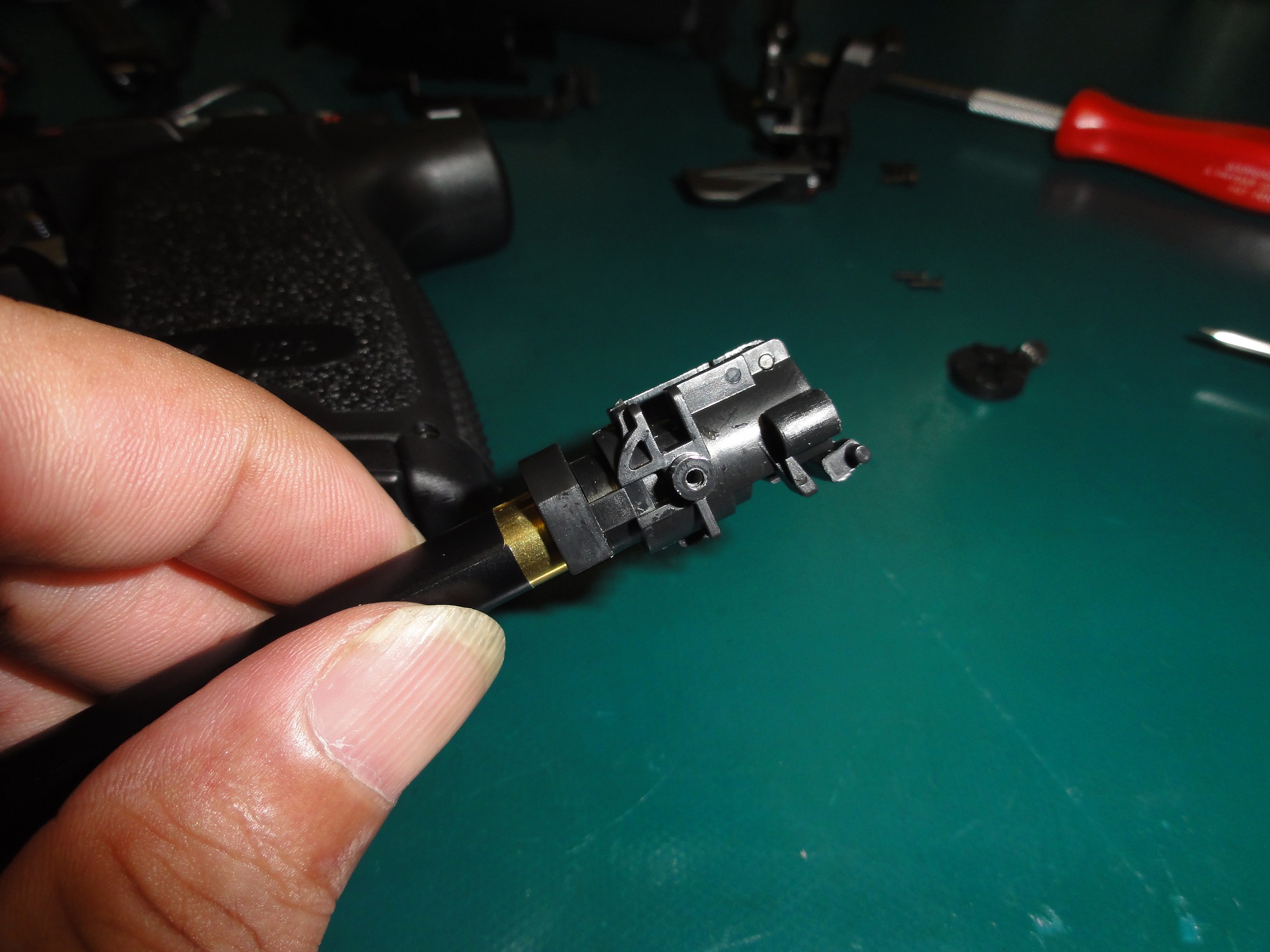

出口のテーパーもきれいです、パッキンをきちんと組、バレルをチャンバーに入れます
ホップアップダイヤルも戻します

ホップレバーを下げ真上からきちんと出っ張りが出ている事を確認しましょう

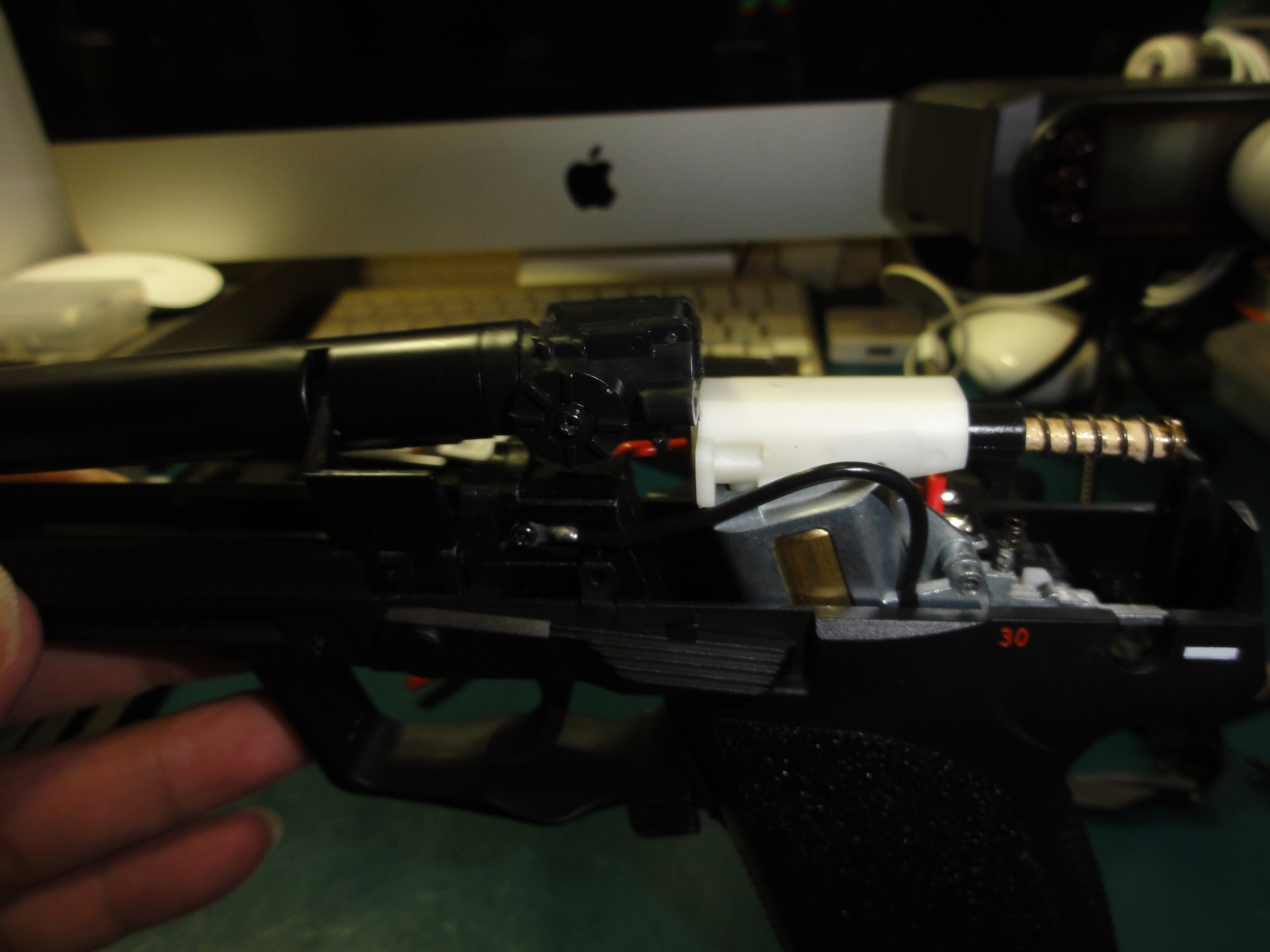

バレルの付け根と前方のアウターバレルカバーの凸凹が合う様の差込みます

きちんと入ればポンプヘッドとチャンバーはきちんと合います

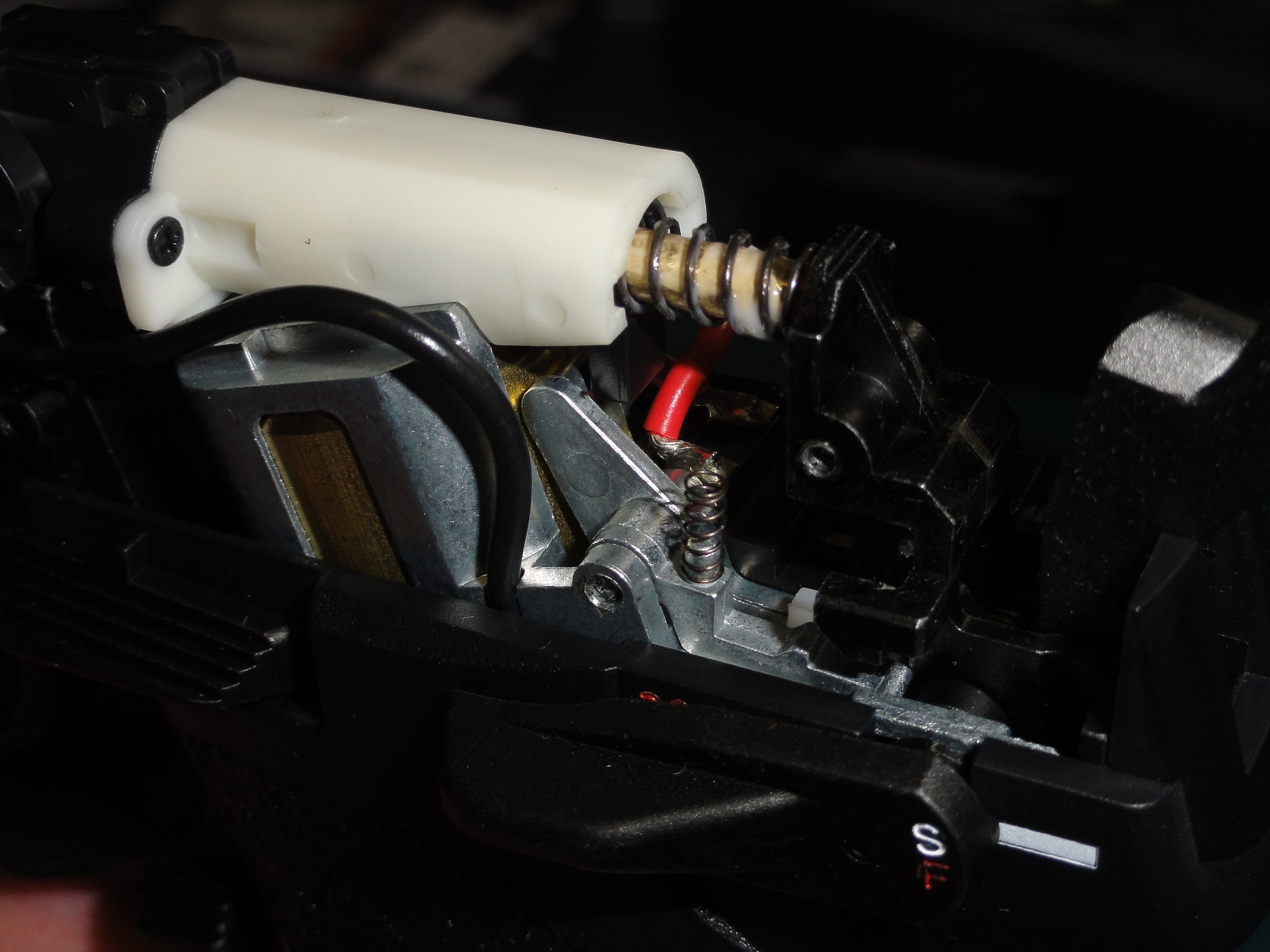

この後ハンマーユニット入れますがセフティレバーをハンマーブロックのつばの下に

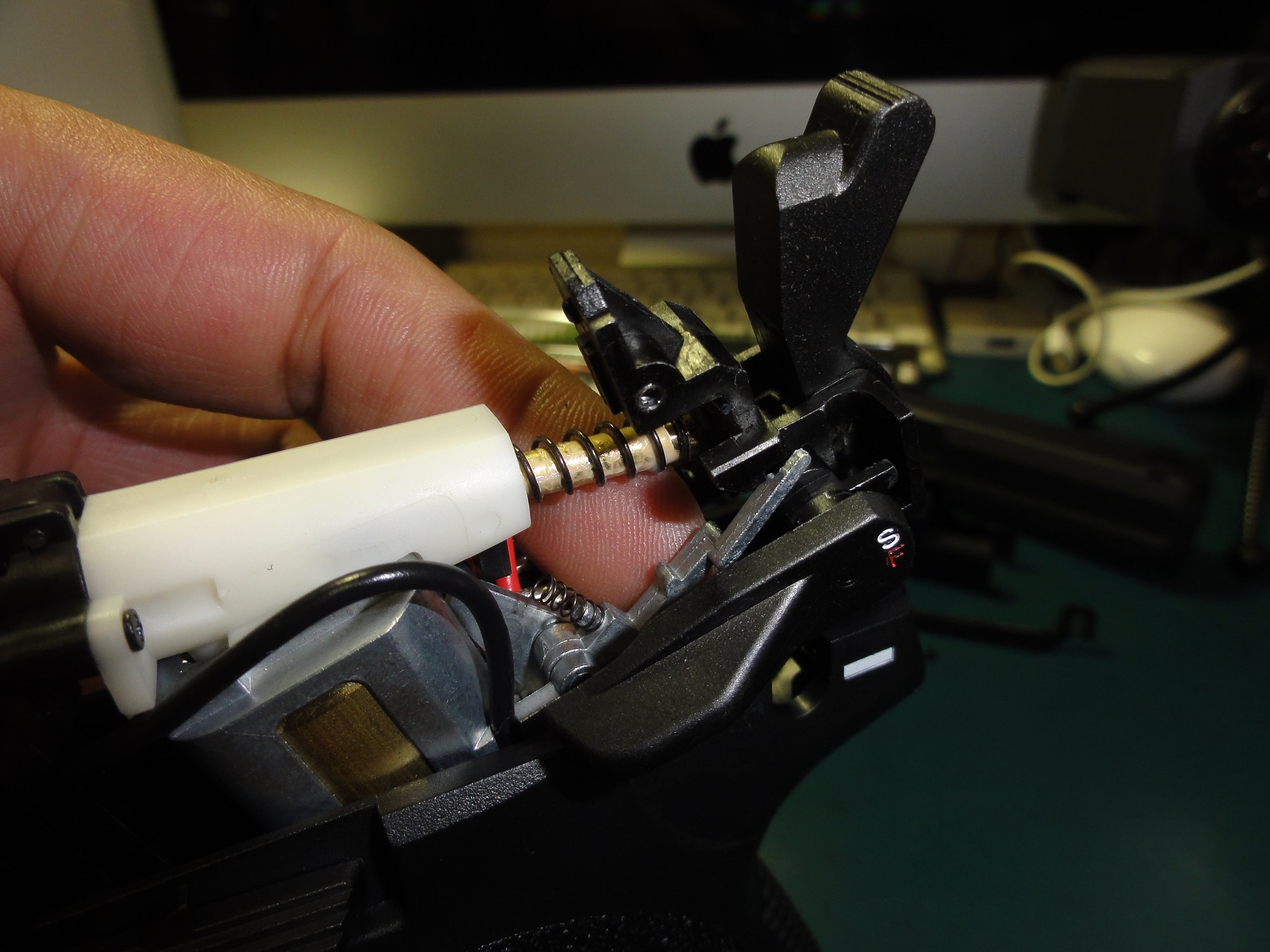

写真を参考にして仮置きノズルスプリングを縮めハンマーユニットを収めます

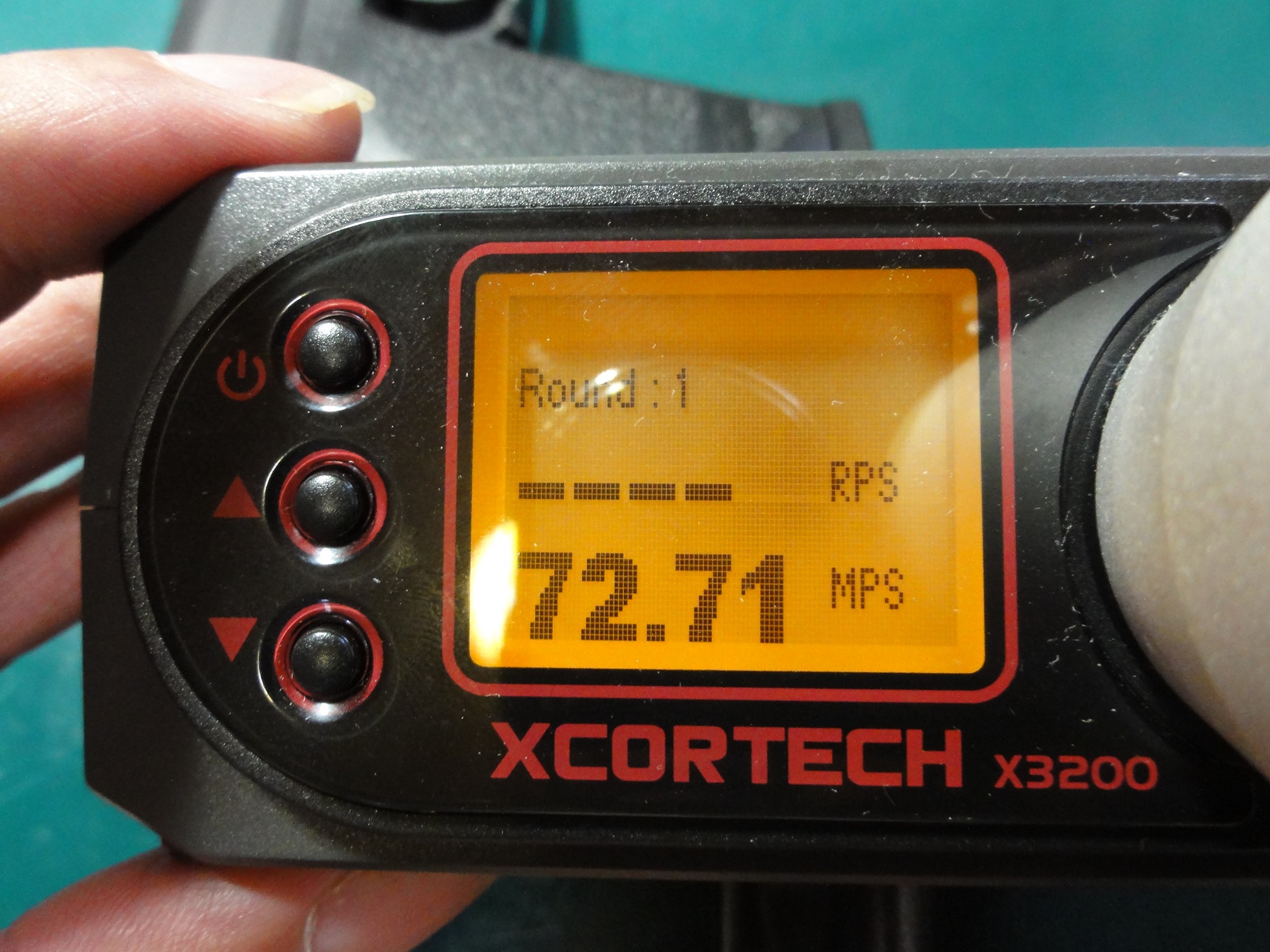

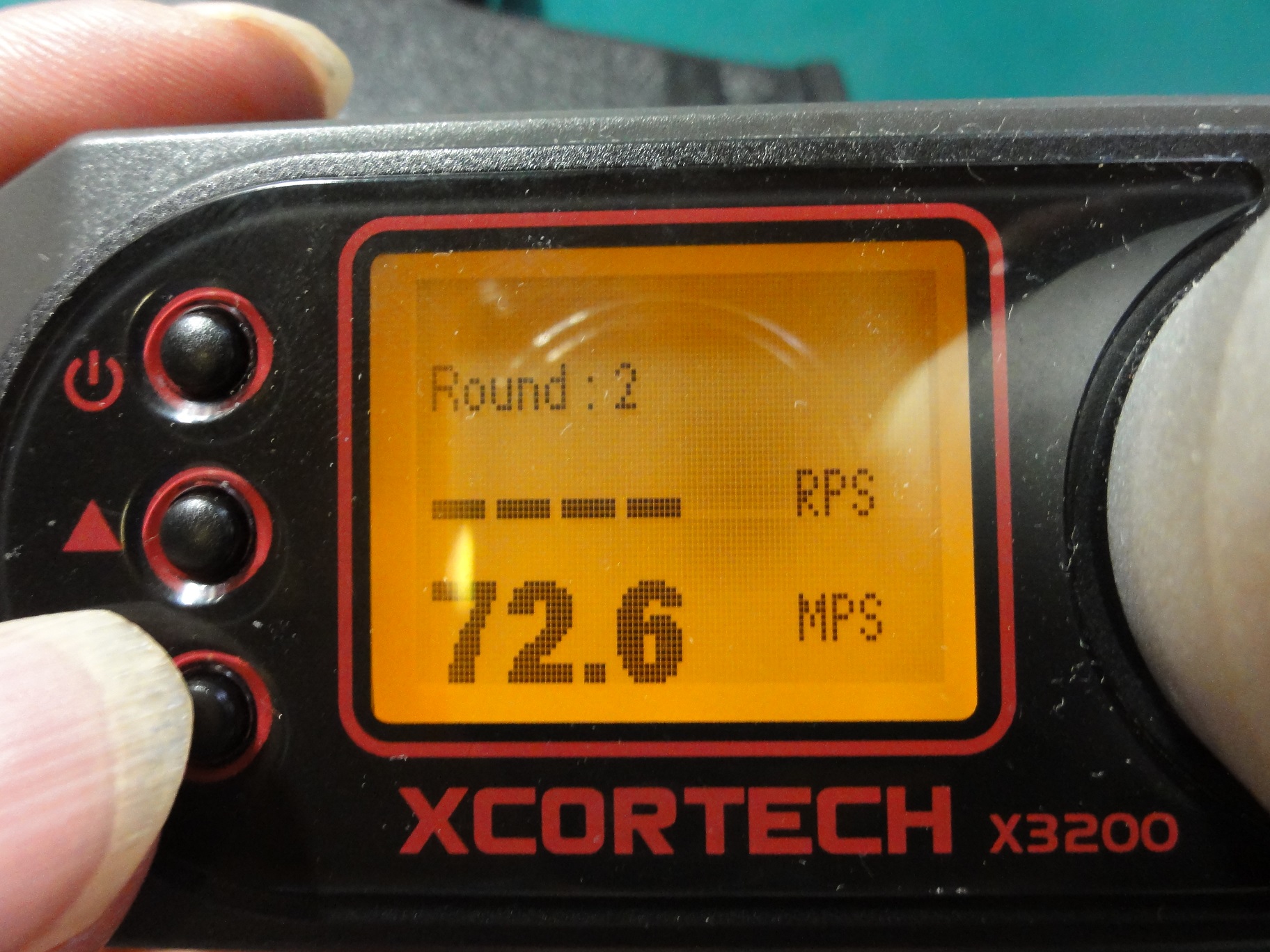

くみ上げ初速を測ります若干上がった、サイクルは変わらないはず
目標は80MPSやはりギヤボックスまで手を入れないと無理のようですな
からくり職人は、また電脳画面とにらめっこ！良いからくり部品を探しますか・・・


数日後、遥か東方の国のからくり部品屋から荷物が到着

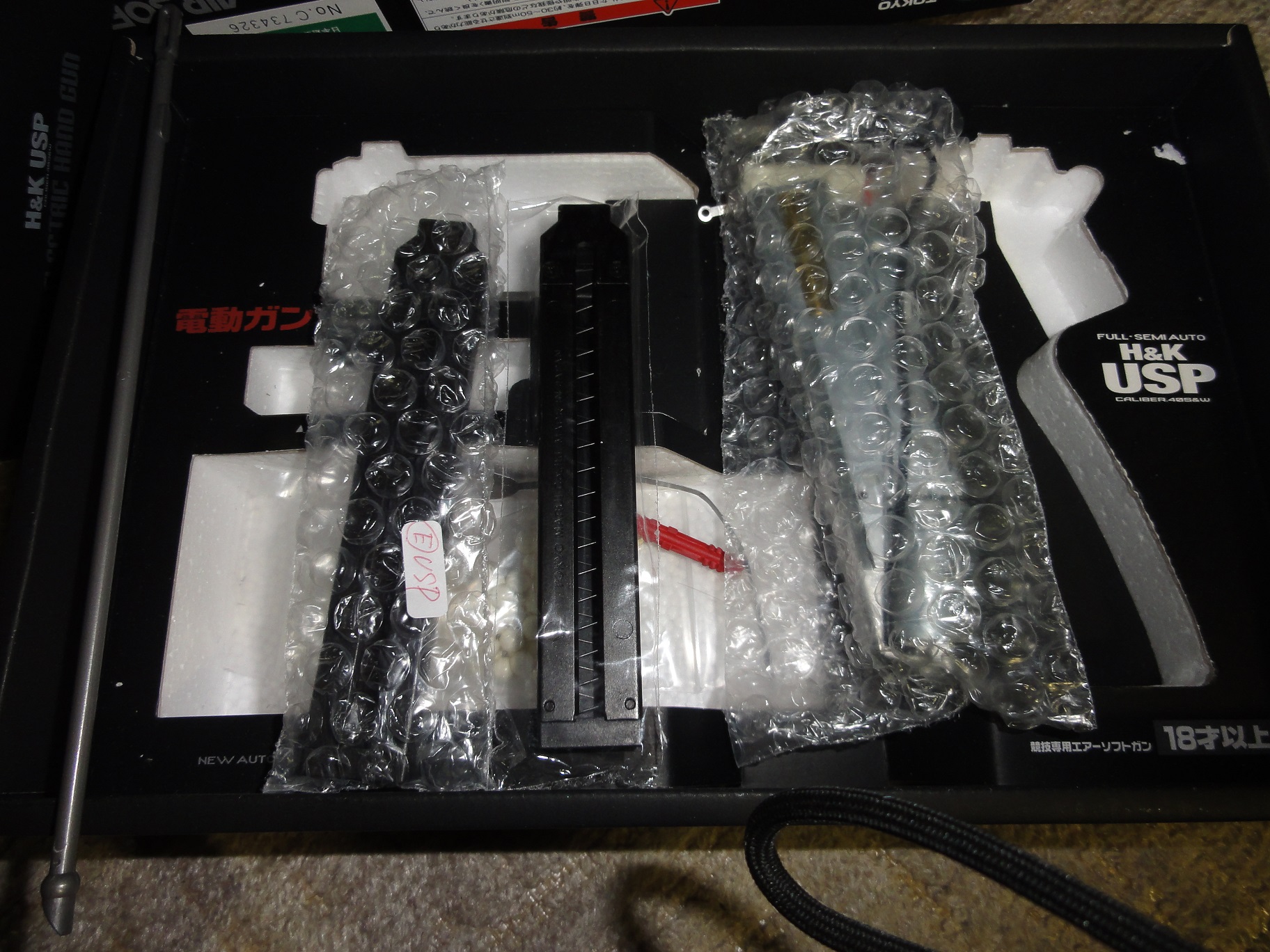

開封・・・！！？USPの箱？・・・中身はからくり部品でした。
もうびっくり、銃本体なんぞ注文しておりませんが箱がないからといって
よりによって元箱で発送は無しでしょ心臓に悪いです。

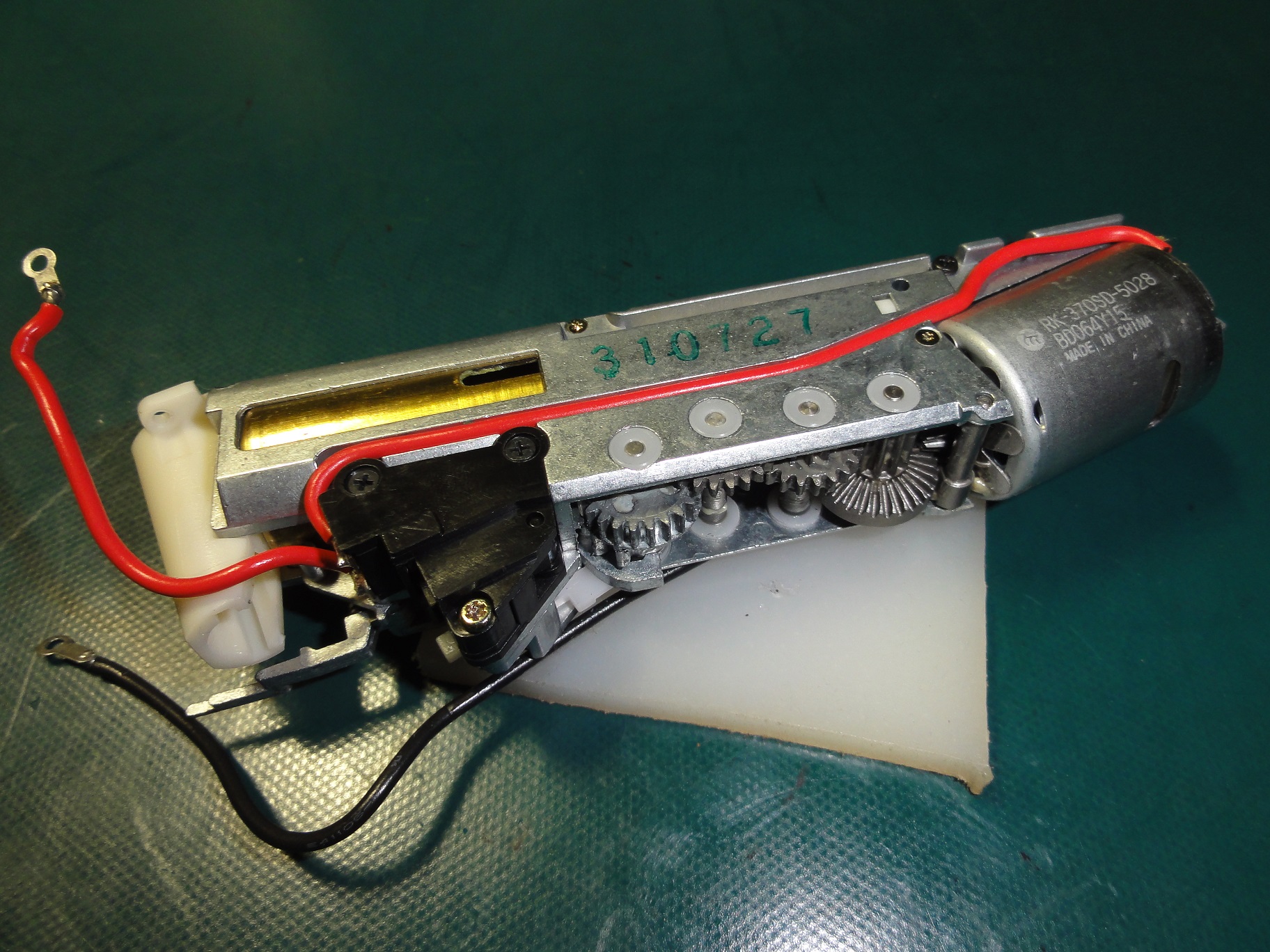

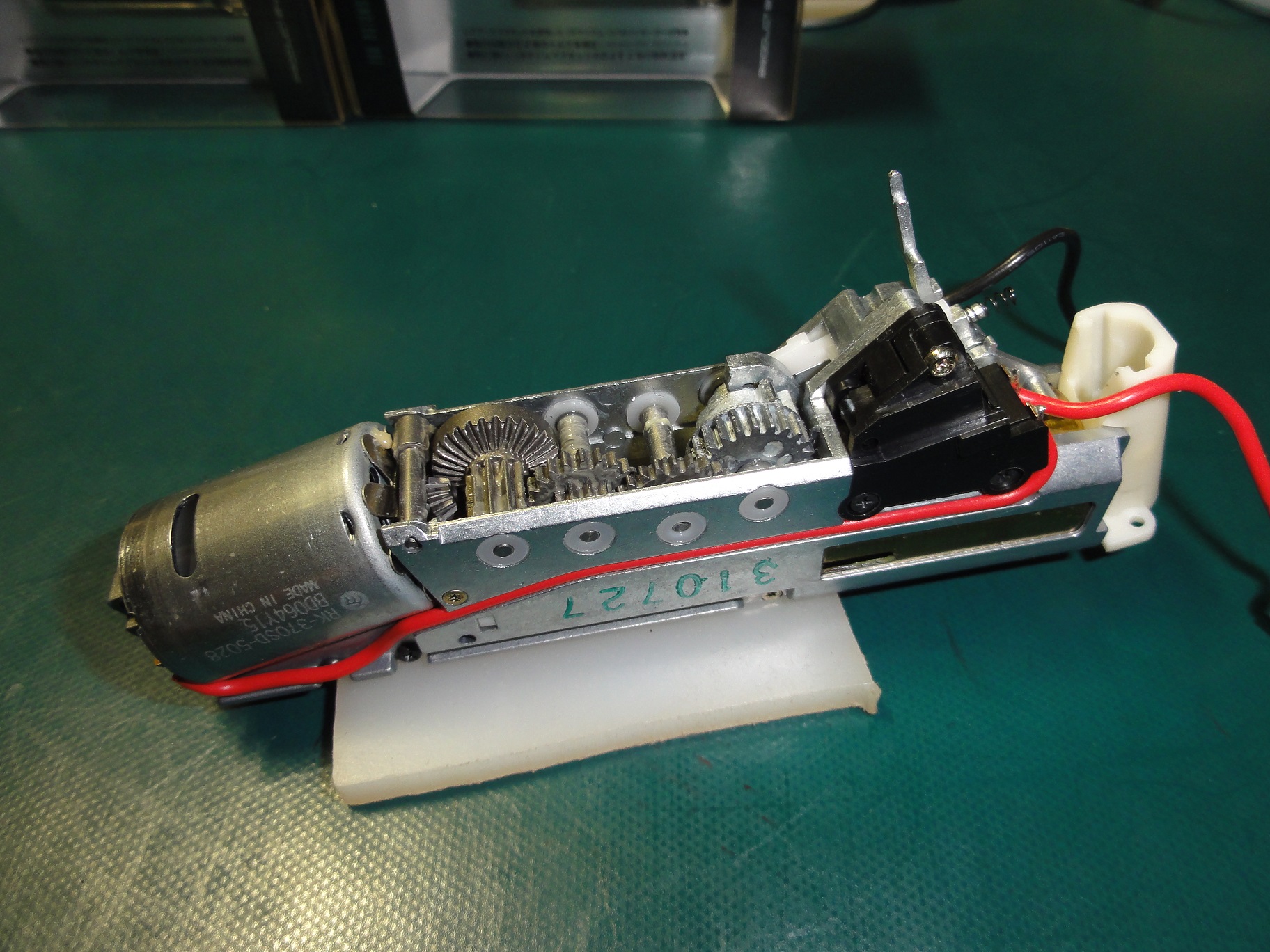

エヘヘヘ、モータ付きギヤーボックスSETを入手中々きれいな良品です。
これをカスタムしてから、組み込みしますか妄想はとどまりなく広がっています
横の奥方の目が少し気になるからくり職人でした。
